형식 및 모델 |

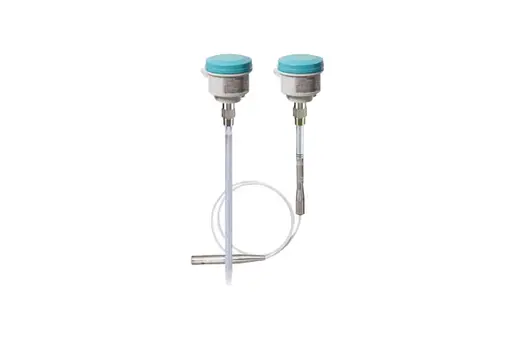

정전용량식 레벨 트랜스미터 |
동작원리 |
측정전극과 어스전극 사이에 발생되는 측정물의 유전율 변화에 따른 정전용량값을 연속적으로 감지하여 그 감지된 신호를 전류신호인 DC 4~20mA로 변환하여 출력할 수 있도록 설계된 레벨 트랜스미터로서 액체, 분체 레벨 측정 및 2가지 액체의 계면 측정 등이 가능한 계측제어기기임.
|
범위 |
온도 |
압력 |
- 1.66~3300pF
(SPAN : MIN. 3.3pF)
|
|
- -1~35bar g(-14.6~511 psi g)
|
특징 |
출력 |
적용 |
- 낮은 전압에서 동작 가능.
- 2선식으로서 설치와 비용 절감.
- 검출부가 PFA로 코팅되어 부식성 측정물에도 적용 가능함.
- 검출부 구조가 매우 심플하고 설치 및 유지보수가 편리함.
- 제품 관리만 조금 신경쓰면 장기간 사용이 가능함.
- 온도/압력에 따라 다양한 적용이 가능.
- 방폭형 가능
|
- Continuous Signal 4~20mA/20~4mA According to NAMUR 43
|
- 식음료탱크, 약품탱크 등
- 플라스틱 파우더 및 칩 Silo
- 시멘트, 모래, 골재 등 건설자재
- 광석, 광물 저장 호퍼
- 곡물 저장 Silo
- 유전율 차이가 큰 2가지 액체의 경계면 검출가능
- 기타
|
전원사양 |
- 12~30V DC any polarity, 2-Wire Current Loop Circuit
|
적용분야 |
빌딩/공장자동화, 산업플랜트, 석유화학, 환경 수처리, 원자력/발전플랜트 |
