적용
154kV급 송전선 보호용 Digital 계전기반으로서, 광통신장치를 보호용 통신 수단으로 사용 주보호 방식은 PCM 전송 차단 방식임. 후비보호방식은 3단계 한시 거리 계전 방식임.별도의 FD(Fault Detection)요소 구비 완전 디지털 수치 연산형 32bit CPU RISC TYPE , 처리속도 60MIPS
주보호 계전기(#87:GRL100)와 후비보호 계전기(#21:GRZ100)로 구성
1) 전류차동 계전 요소 (GRL100)
2) 3단계 거리 계전 요소 (GRZ100)
3) 고저항 지락 고장 검출 기능
4) 단선 고장 검출 기능
5) 동기탈조 보호 기능
6) 동기탈조 검출 기능
7) 자동 재폐로 기능 (GRL100,GRZ100의 재폐로 기능 선택 사용 가능)
8) 고장기록 저장 및 고장 분석 기능, 계측 기능
9) 고장점 표정 기능
10) PT Fuse 불량 검출 기능
11) 상시 감시 및 자동 점검 기능
12) 과전류 후비 보호
13) Local PC , Remote PC 연결용 통신 포트(RS232C , RS485) 및 DATA 분석 프로그램 구비
14) 시각 동기 기능 구비(IRIG-B)
▣ GRL100-401 | |||||||||||
정격 |
| ||||||||||
Option | 재폐로 적용 유무 통신(PCM) Interface 장치 결정 [광통신,전기통신] | ||||||||||

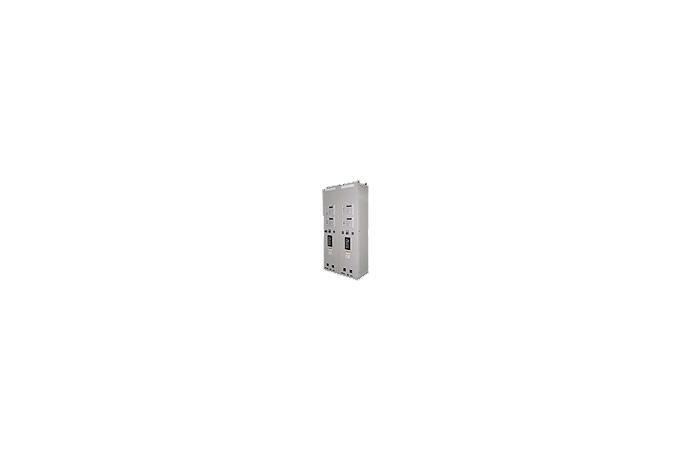

보호계전기반 Size | 600(W) x 600(D) x 2350(H) |
