적용
345kV급 송전선 보호용 Digital 계전기반으로서,전력선 반송장치 및 광통신 장치를 보호용 통신 수단으로 사용하는 Carrier 및 PCM 전송 차단 방식임.
* 1st Main:
주보호 방식 : Carrier Scheme
후비보호방식 : 3단계 한시 거리 계전 방식
별도의 FD(Fault Detection)요소 구비
* 2nd Main:
보호 방식 : PCM 전송 차단 방식
별도의 FD(Fault Detection)요소 구비
완전 디지털 수치 연산형
[32bit CPU RISC TYPE , 처리속도 60MIPS]
1st Main Protection Panel [#21:GRZ100-501Y] 주요기능
1) Carrier Scheme 기능
2) 3단계 거리 계전 요소
3) PT Fuse 불량 검출 기능
4) 동기탈조 검출 기능
2nd Main Protection Panel [#87:GRL100-501Y] 주요기능
1) 전류 차동 방식
공통 기능
1) 고저항 지락 고장 검출 기능
2) 단선 고장 검출 기능
3) 동기탈조 보호 기능
4) 자동 재폐로 기능
5) 과전류 후비 보호
6) 고장기록 저장 및 고장 분석 기능, 계측 기능
7) 고장점 표정 기능
8) 상시 감시 및 자동 점검 기능
9) 시각 동기 기능 구비 (IRIG-B)
10) Local PC, Remote PC 연결용 통신 포트(RS232C, RS485) 및 DATA 분석 프로그램 구비
▣ 1st Main Protection Panel [GRZ100-501Y] - 345kV용(1.5CB)으로 FD기능 내장,재폐로 기능 내장 / 과전류 후비보호기능 내장형 | |||||||||||
정격 |
| ||||||||||
▣ 2nd Main Protection Panel [GRL100-501Y] - 345kV용(1.5CB)으로 FD기능 내장,재폐로 기능 내장 / 과전류 후비보호기능 내장형 | |||||||||||
정격 |
| ||||||||||
Option | 통신(PCM) Interface 장치 결정 [광통신,전기통신] | ||||||||||

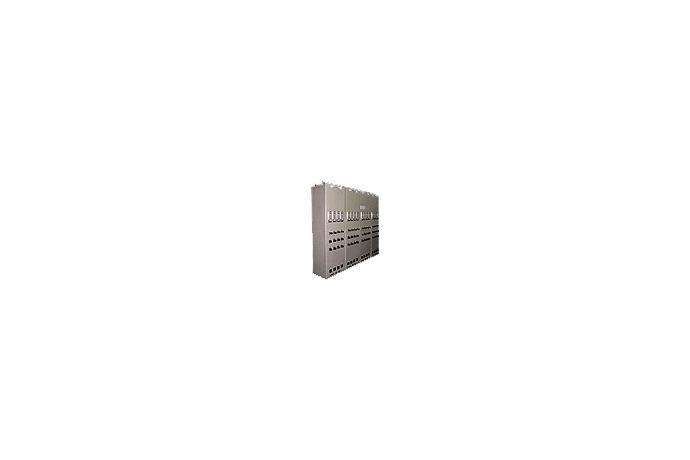

보호계전기반 Size | [ 600(W) x 600(D) x 2350(H) ] - 1st Main , 2nd Main 공통 |
