* 자동 온도 조절 장치, 센서에 의한 자동 온도 제어 장치에는 사용을 금지해 주십시오.
사양

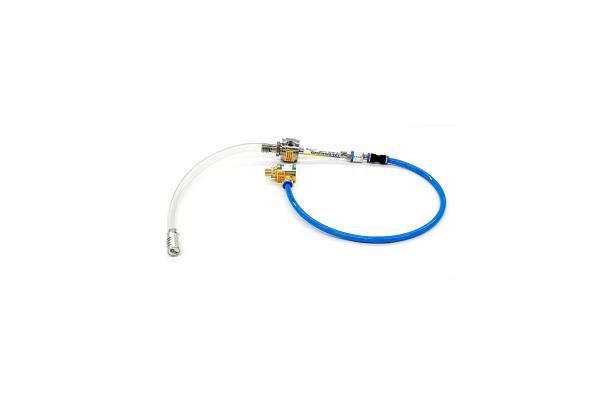

볼텍스 캐비닛 쿨링 온기 배기장치 냉각 용량 (Btu/hr.)은 제너레이터(Generators)에 의해 발생합니다.
모든 볼텍스 캐비닛 쿨링 배기장치 시스템의 쿨링 시스템은 스테인리스 스틸 재질이며 배기 시스템은 알루미늄과 동 재질의 비철 재질로 제작됩니다.
작동 원리
전장판넬 내부에 발열 발생 시, 공기 조화와 압축공기만을 이용하는 볼텍스 튜브를 사용, 판넬 내부의 온도를 조절하고 발열된 공기는 기존의 배기 FAN을 이용하여 밖으로 내보내던 방식과 달리 제어판넬의 공간 냉각과 발열된 뜨거운 공기만을 제어하여 판넬 외부로 배출시켜주는 볼텍스 쿨링 온기 배기 장치 시스템입니다.
기존에는 볼텍스 튜브의 발열을 제거하기 위해 냉기를 사용하고, 온기측에서 토출되는 뜨거운 공기는 외부로 배출시킬 수밖에 없었다면, 볼텍스 캐비닛 쿨링 온기 배기장치 시스템은 제어판넬 내부에 설치되어 제어반 내부의 발열을 볼텍스 튜브의 차가운 냉기를 이용하여 제어하고, 반대 측으로 토출되는 뜨거운 공기는 배기 시스템 흡입 분사 장치에 연결하고 제어반 상부에 설치하여 내부에서 발생한 뜨거운 공기를 제어판넬 외부로 배출하는 구조로 설계되어 기존에 볼텍스 공기 냉각기에서 버려지는 뜨거운 공기를 전기 FAN을 대체하여 사용할 수 있습니다.
기존 전장 판넬의 FAN을 사용할 때에는 유입되는 이물질, 먼지, 전기적인 결함 등으로 인한 문제의 해결을 위해 유지 관리가 필요했던 반면 볼텍스 쿨링 배기 시스템의 제품은 유지·보수가 필요 없고 설치가 매우 간단한, 제어판넬 내부에 발열되는 공간 냉각에 매우 효과적인 제품입니다.
또한 볼텍스 캐비닛 쿨링 온기 배기 장치 시스템은 전장 판넬 내부의 발열된 온도를 낮추고 이와 동시에 결로 현상이 발생하지 않도록 전장 판넬 내부 상층부의 더운 공기를 외부로 배출시켜 상대습도를 낮추어 내부는 상시 시원하고 건조한 공기가 순환되게 함으로써 전장 판넬 내부의 예민하고 중요한 전장 기기의 제품을 발열로부터 보호해주며 전장 판넬의 내부를 매우 쾌적한 환경으로 유지할 수 있게 합니다.
Application 구조
적용 분야
NC/CNC 컨트롤러, PLC, 모터 컨트롤러, 산업용 카메라, 산업장비의 콘트롤(제어)박스 등에 사용됩니다.
볼텍스 캐비닛 쿨링 온기 배기장치는 그 품질이 보장되어 있고, 저비용으로 작업장에 간단한 설치가 가능하며 제품의 보수가 필요 없고 프레온 가스 (CFCs)를 사용하지 않는 친환경적인 제품입니다.
특장점
- 저비용
- 제품의 높은 신뢰성을 바탕으로 한 10년 품질 보증
- 간편하고 간단한 설치
- 장시간 사용 시에도 보수가 필요 없음
- 진도이 발생하지 않으며 제어 판넬 내부의 민감한 전자기기의 원활한 작동 가능
- 제어 판넬 내부 발열 시, FAN 대용으로 간편하고 안전하게 전자기기에서 발생하는 열을 외부로 배출
- Filter Element 교체 불필요
- 전기가 필요 없고 유동물이 없으며, 스파크 발생이 없어 화재로 부터 안전
- EMI/RFI (전자파/무선 주파수)의 방해를 받지 않음
- 폭발 우려가 없는 환경 대응 제품
- 프레온 가스 불필요
- 작동 시 오작동 없음
- 발열 된 제어 판넬 내부의 열을 외부로 배출 시 압력 1.3bar 기준일 때 증폭 비율은 5:1
MODEL : SMVTCC-10008M-VTJ, SMVTCC-10010M-VTJ, SMVTCC-10015M-VTJ, SMVTCC-10025M-VTJ, SMVTCC-10035M-VTJ, SMVTCC-10050M-VTJ, SMVTCC-10060M-VTJ, SMVTCC-12008M-VTJ, SMVTCC-12010M-VTJ, SMVTCC-12015M-VTJ, SMVTCC-12025M-VTJ, SMVTCC-12035M-VTJ, SMVTCC-12050M-VTJ, SMVTCC-12060M-VTJ, SMVTCC-13008M-VTJ, SMVTCC-13010M-VTJ, SMVTCC-13015M-VTJ, SMVTCC-13015M-VTJ, SMVTCC-13025M-VTJ, SMVTCC-13035M-VTJ, SMVTCC-13050M-VTJ, SMVTCC-13060M-VTJ
