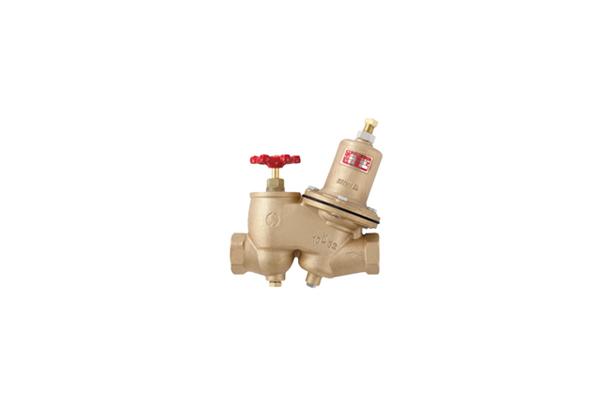

G·S 감압밸브 나사식 10kgf/cm² [1MPa], 플랜지식 10kgf/cm²[1MPa], 20kgf/cm²[2MPa]
1차측 조절밸브ㆍ스트레이너ㆍ감압밸브를 하나로 일체화한 물용 직동식 감압밸브로 감압이 필요한 곳, 고압으로 인한 관로 및 배관의 파손, 누수량 감소, 캐비테이션 손상을 완화 시켜야 하는 곳 등에 사용되며 압력변동이 적고, 소유량에서 대유량까지 사용할 수 있는 직동식 감압밸브이다. 건축설비, 소방설비, 공장설비, 상수도설비 등의 급수압력제어에 광범위하게 사용할 수 있다.
특징
지 에스 감압밸브는 1차측 조절밸브, 스트레이너, 감압밸브를 하나로 일체화한 다기능밸브로서 상수도 배관, 냉난방 배관, 플랜트 등에 사용된다.
빌딩의 고가 수조로부터 각층의 급수 압력 제어에 탁월한 기능을 가지고 있다.
상수도용으로 사용되는 지 에스 감압밸브는 주로 외부의 동력없이 작동하여 압력, 유량 등을 조절한다.
기존 감압밸브 설치시보다 자재비, 인건비등의 시공비를 대폭 절감되게 하였고 설치공간의 축소와 제품의 경량화를 이루었다.
1차측 조절밸브를 닫고 덮개를 분리하면 여과망(SCREEN)이 내장되어 있어 이물질로 인한 오작동을 방지하고 청소시 매우 편리하다.
유량조절 범위가 넓고 소량의 유량제어가 가능하며 스프링(SPRING)이 압력조절별로 되어있어 미세 압력 조절도 가능하다.
다이아후렘(DIAPHRAGM)에 특수 부직포가 삽입되어 내구성이 우수하고 설정압력의 오차가 거의 없으며 2차측의 부하 변동에도 신속히 반응하여 정밀감압이 유지된다.
배관에 설치된 상태에서도 압력조절이 가능하고 입구측과 출구측에 압력계(주문사양)를 부착하면 배관내의 압력을 쉽게 확인 할 수 있다.
인디케이터(INDICATOR)가 부착되어 밸브의 개도를 육안으로 확인 할 수 있고 아이볼트(EYEBOLT)가 장착되어 취급이 편리하다.
SI-803, 804B은 바디(BODY)가 청동 주물품이며 내부품도 동합금 및 스테인레스스틸(STAINLESS STEEL)로되어 있어 내식성이 강하고 외관이 미려하다.
SI-804,805모델은 소화용 배관에 사용하면 대단히 효율적이고, 소화용 배관에 사용시엔 반드시 탬퍼스위치를 부착해서 사용한다.
(※소화용 탬퍼스위치 부착형도 주문사양으로 생산됨.별도가격,SI-804,805)
(※ 에폭시 도장 제품은 냉수에만 사용 가능함. (0°C ~ 30°C))
사양
| 형식NO | SI-803 | SI-804 | SI-805 | |
|---|---|---|---|---|
| 적 용 유 체 | 냉ㆍ온수 | |||
| 적 용 압 력 | MAX, 1Mpa(10kgf/㎠) | MAX, 2Mpa(20kgf/㎠) | ||
| 적 용 온 도 | 0˚C ~ 80˚C | 0˚C ~ 30˚C | ||
| 최소작동차압 | 0.5 kgf/㎠ | |||
| 압력조절범위 | 0.5~5 kgf/㎠, 4~7 kgf/㎠ (6~11kgf/㎠, 10~16kgf/㎠ 주문사양) | |||
| 최소조절유량 | 적용유량의 5% | |||
| 접 속 방 법 | KS관용테이퍼나사(Rc) | KS 10K / 상수도용 플랜지 | KS 20K / 상수도용 플랜지 | |
| 내 압 시 험 | 수압 MAX, 20kgf/㎠ | 수압 MAX, 30kgf/㎠ | ||
단면도
치수
형식NO | SI-803 | 형식 NO | SI-804,805 | ||||||||
SIZE | L | H | H1 | d | 타공크기 | SIZE | L | H | H1 | d1 | 타공크기 |
25A (1") | 184 | 134 | 225 | Rc1" | Ø0.8 | 25A (1") | 238 | 135 | 236 | Rc1/4" | Ø0.8 |
32A (11/4") | 204 | 145 | 225 | Rc11/4" | Ø1.0 | 32A (11/4") | 259 | 146 | 236 | Rc1/4" | Ø1.0 |
40A (11/2") | 239.5 | 171 | 261 | Rc11/2" | Ø1.0 | 40A (11/2") | 285 | 174 | 270 | Rc1/4" | Ø1.0 |
50A (2") | 299 | 211 | 335 | Rc2" | Ø1.0 | 50A (2") | 396 | 257.5 | 387 | Rc1/4" | Ø1.0 |
형식NO | SI-804B | 65A (21/2") | 420 | 271 | 377.5 | Rc1/4" | Ø1.2 | ||||
SIZE | L | H | H1 | d | 타공크기 | 80A (3") | 452 | 331 | 416 | Rc1/4" | Ø1.2 |
25A (1") | 246 | 131 | 218 | - | Ø0.8 | 100A (4") | 539 | 359.5 | 449 | Rc1/4" | Ø1.2 |
32A (11/4") | 266 | 145 | 218 | - | Ø1.0 | 125A (5") | 655 | 447 | 616 | Rc1/4" | Ø1.5 |
40A (11/2") | 295.5 | 171 | 254 | - | Ø1.0 | 150A (6") | 746 | 517 | 725 | Rc1/4" | Ø1.5 |
50A (2") | 344 | 211 | 320 | - | Ø1.0 | 200A (8") | 842 | 596 | 769 | Rc1/4" | Ø2.5 |
