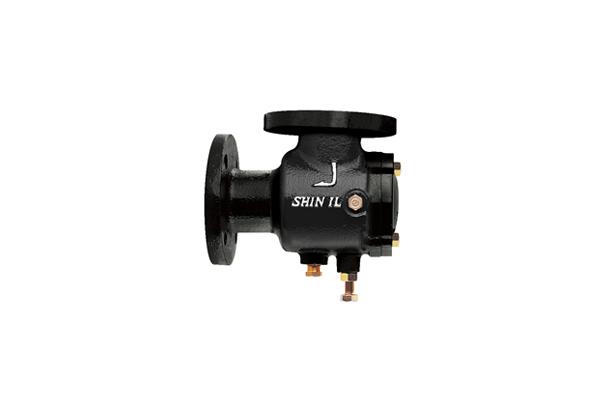

썩션 디퓨자 10kgf/cm², 20kgf/cm² [1MPa],[2MPa]
펌프의 흡입측에 설치되어 이물질을 제거하는 장치이며 배관공간, 설치시간 및 자재를 절감할 수 있다.
※ 에폭시 도장 제품은 냉수에만 사용가능함.(0°C~30°C)
썩션 디퓨자 사용으로 절약되는 항목
1 _ 입구측 Pipe단축
2 _ Reducing Elbow
3 _ Strainer
4 _ Flange
5 _ Gasket, Bolt
6 _ Pipe Support
7 _ 인건비 및 공기단축
특징
Body 출구측 내부에 특수 Guide가 내장되어 있어 유체의 흐름을 안정시켜 주며 Pump를 보호하는 중요한 기능을 한다.
여과망의 개구면적을 크게 하여 압력손실이 매우 적으며 유체 저항이 거의 없고 청소를 쉽게 할 수 있다.
여과망이 2중으로 되어 있어 후레싱후 Mesh(20#)망을 제거하면 Pump의 부하가 현저히 감소된다.
설치위치에 따라 지지대의 높이를 자유로이 조절할 수 있고 Drain 및 Gauge연결 Boss가 있어 종,횡형 모두 설치할 수 있다.
펌프 연결부 플랜지 후면의 공간을 넓게 하여 시공시 볼트의 접속이 매우 편리하다.
▶ 음용수 Line에 적합한 에폭시 수지분체도장 제품도 생산됨.(주문사양)
▶ 에폭시 도장 제품은 냉수에만 사용가능함.(0°C~30°C)
사양
형식 NO | SI-406 | SI-407 | |
---|---|---|---|
적 용 유 체 | 냉ㆍ온수, 기름 | ||
적 용 압 력 | MAX, 1Mpa(10kgf/㎠) | MAX, 2Mpa(20kgf/㎠) | |
적 용 온 도 | 0˚C ~ 120˚C | ||
내 압 시 험 | 수압 MAX, 2Mpa(20kgf/㎠) | 수압 MAX, 3Mpa(30kgf/㎠) | |
접 속 방 법 | KS 10K FF, ANSI 플랜지(주문사양) | KS 20K RF, ANSI 플랜지(주문사양) | |
주 요 재 질 | BODY | DUCTILE IRON | |
COVER | DUCTILE IRON | ||
SCREEN | STS304 (Perforated Screen+mesh) | ||
O-Ring | EPDM |
단면도
치수
UNIT : mm
SIZE | IN | 50A | 50A | 65A | 65A | 80A | 80A | 80A | 100A | 100A | 100A | 125A | 125A | 125A | 150A | 150A | 150A | 150A | 200A | 200A | 200A | 200A | 250A | 250A | 250A | |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
OUT | 40A | 50A | 50A | 65A | 50A | 65A | 80A | 65A | 80A | 100A | 80A | 100A | 125A | 80A | 100A | 125A | 150A | 100A | 125A | 150A | 200A | 150A | 200A | 250A | ||
L | 194 | 196 | 231 | 231 | 251 | 251 | 251 | 314 | 314 | 314 | 357 | 357 | 346 | 400 | 391 | 396 | 390 | 499 | 478 | 468 | 468 | 557 | 557 | 557 | ||
L1 | 128 | 130 | 153 | 153 | 164 | 164 | 164 | 212 | 212 | 212 | 239 | 239 | 228 | 257 | 257 | 262 | 257 | 319 | 319 | 309 | 309 | 366 | 366 | 366 | ||
L2 | 96 | 96 | 121 | 121 | 137 | 137 | 137 | 158 | 158 | 158 | 201 | 201 | 201 | 228 | 228 | 228 | 228 | 286 | 269 | 269 | 269 | 335 | 335 | 335 | ||
L3 | 147 | 149 | 168 | 168 | 179 | 179 | 179 | 227 | 227 | 227 | 258 | 258 | 246 | 283 | 283 | 288 | 283 | 350 | 350 | 340 | 340 | 422 | 422 | 422 | ||
H | 102 | 102 | 126 | 126 | 130 | 130 | 130 | 166 | 166 | 166 | 174 | 174 | 174 | 202 | 202 | 202 | 202 | 244 | 244 | 244 | 244 | 290 | 290 | 290 | ||
H1 | 176 | 176 | 213 | 213 | 225 | 225 | 225 | 283 | 283 | 283 | 310 | 310 | 310 | 367 | 353 | 353 | 353 | 436 | 431 | 431 | 431 | 512 | 512 | 512 | ||
d | Rc1/2" -14 | Rc3/4" -14 | Rc1"-11 |
SIZE | IN | 300A | 300A | 300A | 350A | 350A | 350A | 350A | 400A | 400A | 400A | 400A | 450A | 450A | 450A | 450A | 500A | 500A | 500A | 550A | 550A | 550A | 600A | 700A | 700A |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
OUT | 200A | 250A | 300A | 200A | 250A | 300A | 350A | 250A | 300A | 350A | 400A | 300A | 350A | 400A | 450A | 350A | 400A | 500A | 400A | 450A | 500A | 500A | 500A | 600A | |
L | 670 | 670 | 670 | 772 | 772 | 772 | 772 | 846 | 835 | 835 | 835 | 951 | 902 | 902 | 902 | 1021 | 1021 | 1021 | 1083 | 1083 | 1083 | 1125 | 1289 | 1289 | |
L1 | 449 | 449 | 449 | 500 | 500 | 500 | 500 | 530 | 530 | 530 | 530 | 581 | 551 | 551 | 551 | 627 | 627 | 627 | 648 | 648 | 648 | 669 | 785 | 785 | |
L2 | 400 | 396 | 396 | 470 | 470 | 470 | 470 | 525 | 525 | 525 | 525 | 615 | 606 | 606 | 606 | 680 | 680 | 680 | 715 | 715 | 715 | 770 | 885 | 885 | |
L3 | 476 | 476 | 476 | 532 | 532 | 532 | 532 | 552 | 548 | 548 | 548 | 652 | 622 | 622 | 622 | 627 | 627 | 627 | 648 | 648 | 648 | 669 | 785 | 785 | |
H | 325 | 325 | 325 | 377 | 377 | 377 | 377 | 396 | 396 | 396 | 396 | 423 | 423 | 423 | 423 | 485 | 485 | 485 | 512 | 512 | 512 | 540 | 603 | 603 | |
H1 | 579.5 | 579.5 | 579.5 | 662 | 662 | 662 | 662 | 733 | 709 | 709 | 709 | 789 | 765 | 765 | 765 | 888 | 888 | 888 | 927 | 927 | 927 | 968 | 1096 | 1096 | |
d | Rc1″-11 |
