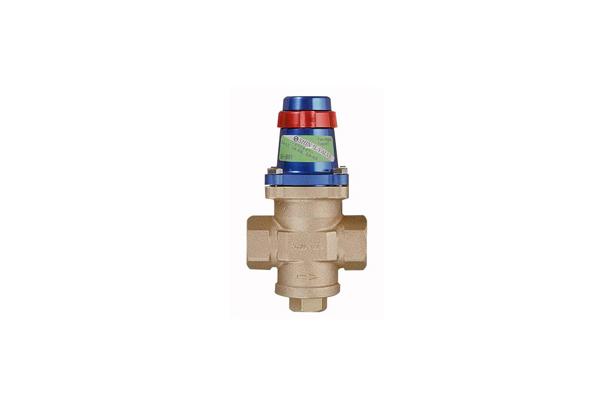

벨로즈형 직동식 감압밸브 10kgf/cm² [1MPa]
물 및 액체의 압력을 제어하기 위한 직동식, 벨로즈형 감압밸브로 작동이 민감하고 신속하며 건축 설비용으로 빌딩의 급수 압력 제어에 사용되며 설치 및 정비가 간편하다.
※ 설치 및 사용전에 "설치및 유지안내서"를 반드시 읽으시고 설치 후 소비자에게 보관되게 하여 제품을 관리하는데 참고 하십시오.(제품BOX내 동봉)
SI-801 물용 감압밸브는 압력 조절 범위에 따라 스프링이 3가지 색으로 구분되며 다음과 같다.
흑색(Black) : 0.4~1.7kgf/㎠
청색(Blue) : 1.4~4.0kgf/㎠
적색(Red) : 3.5~8.0kgf/㎠
※ 설치 및 사용전에 "설치 및 유지안내서"를 반드시 읽으시고 설치 후 소비자에게 보관되게 하여 제품을 관리하는데 참고하십시오.(제품 BOX내 동봉)
특징
압력 조절 범위가 넓으며 제어 성능이 뛰어나 신속하고 정확한 작동을 하여 2차측 압력을 유지하며 미세 압력 조절도 가능하다.
빌딩의 고가 수조로부터 각층의 급수 압력 제어에 적합하며 소형경량으로 취급이 간편하다.
몸체는 청동으로 외관이 미려하고 주요 내부품은 스테인레스 스틸로 내식성이 우수하며 수명이 길다.
Bellows가 스테인레스 스틸로 되어 있어 내구성 및 내식성이 매우 탁월하고 민감한 작동을 하여 높은 신뢰성을 갖는다.
스크린이 내장되어 있어 불순물이나 배관내의 스케일 등에 의한 고장을 사전에 예방할 수 있다.
2차측 압력 범위는 3가지로 구분되고 스프링의 색으로 선택하며 조절 압력이 중복되는 경우 낮은 압력 범위의 스프링을 선택하는 것이 좋다.
사양
형식 NO | SI-801 | |
적 용 유 체 | 냉ㆍ온수 | |
적 용 압 력 | MAX, 1Mpa(10kgf/㎠) | |
압 력 조 절 범 위 | 0.4~1.7, 1.4~4.0, 3.5~8.0 kgf/㎠ | |
작 동 최 소 차 압 | 0.5 kgf/㎠ | |
적 용 온 도 | 0°C ~ 80°C | |
내 압 시 험 | 수압 MAX, 2Mpa(20Kgf/㎠) | |
접 속 방 식 | KS 관용 테이퍼 나사(Rc), NPT나사(주문사양) | |
주 요 재 질 | BODY | CAST BRONZE |
얍력조절 구동부 | STS 316 (Bellows type) | |
SEAT | STS 316 | |
DISC | STS304 and NBR | |
SCREEN | STS 304 | |
SPRING HOUSING | FORGED ALUMINUM | |
단면도
치수
형식 NO | SI-801 | |||
SIZE | L | H1 | H2 | d |
15A(1/2") | 90 | 135 | 194 | Rc1/2" |
20A(3/4") | 98 | 135 | 194 | Rc3/4" |
25A(1") | 108 | 135 | 194 | Rc 1" |
호칭지름 선정 기준
1. 호칭지름 선정에는 압력손실 등을 고려하여 10~20%의 유량을 여유있게 선정하여야 하며, 특히 감압비가 큰 경우나 2차측설정압력이 1kgf/cm²이하의 경우에는 충분한 여유를 고려하여 선정한다.
2. 감압밸브의 2차측 압력은 1차측 압력에 따라 변화되지만 유량에 대해서도 변화가 생김으로 설정압력을 결정하고 호칭지름을 결정한다.
3. 감압비가 10:1을 넘을 경우에는 감압밸브를 2개 사용하는 2단 감압을 사용한다. 1단 감압밸브에서 흐르는 유량과 2단 감압밸브에서 흐르는 유량은 동일하지만 1차측 압력과 2차측 압력은 다르므로 반드시 각각의 호칭지름을 선정한다.
4. 호칭지름을 너무 작게 선정하면 유량이 적어지고 너무 크게 선정되면 채터링 현상등을 일으켜 마모의 원인이 된다. 감압밸브의 최소 조정 가능 유량은 정격유량의 약 5%정도이므로 그 이하의 유량으로 사용하는 호칭지름의 선정은 피하는 것이 좋다.
※ 선정예
7kgf/cm²에서 3kgf/cm²로 감압하면서 1.6ℓ/S의 유량을 통과시키는 감압밸브의 선정
2차압력 3kgf/cm²에서 오른쪽으로 수평선을 그어 1차압력 7kgf/cm²와 만나는 점을 찾은 다음 수직으로 그어 내리면 1.6ℓ/S를 만족시키는 3/4" 감압밸브가 선정된다.
