물용 자동공기배출 밸브 10kgf/cm² ,20kgf/cm² [1MPa],[2MPa]
입상관이나 급수 Tank 등 배관내에 생기는 공기를 자동으로 연속 배출시켜 온수순환을 원활하게 하고 첵크 기능이 내장되어 있어 외부 공기가 배관내로 역유입되는것을 방지하는 혁신적인 제품이다.
※ 위생안전기준인증제품은 SI-701,702입니다.
실용신안등록
한국산업규격인증 (KSB 2373)
특징

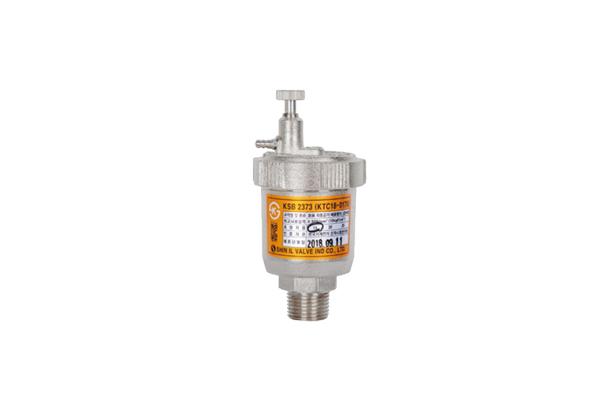

- SI-701은 KS인증제품(KSB 2373)으로 자동 공기배출이 연속적으로 아주 원활하다.
- 공기가 배출되는 Seat부가 Soft한 구조로 되어 있어 밀폐가 확실하고 누수가 전혀없다
- 첵크기능이 내장되어 있어 급수 및 순환펌프 정지시나 유체의 압력저하시 Air 배출구를 통해 외부공기가 배관내로역 유입되는 것을 방지한다.(실용신안등록)
- 몸체는 황동단조품으로 내압성이 강하며 내·외부에 니켈도금을 하여 부식이 없고 외관이 미려하다.
- SI-702는 EM인증품으로 고압용(20K)에 사용되며 대용량 공기배출이 가능하고몸체 및 내부품은 Stainless steel로 되어 있어 내식성, 내구성이 우수하다.
▶ KS인증제품은 SI-701 15mm~25mm 까지입니다.
▶ 자동공기배출 밸브 입구측에 사용되는 볼밸브는 내경 Ø11.0이상 (Full Bore Type)이 되는 제품을 사용해야 에어 배출량이 우수하다
▶ SI-703, 704는 가격이 저렴하며 취급이 간편하고 공기배출도 원활하다.
사양
형식 NO | SI-701 | SI-702 | SI-703 | SI-704 | SI-704A | |
적 용 유 체 | 냉ㆍ온수, 중온수 | |||||
적 용 압 력 | MAX, 1Mpa(10kgf/㎠) | MAX, 2Mpa(20kgf/㎠) | MAX, 1Mpa(10kgf/㎠) | MAX, 1Mpa(10kgf/㎠) | MAX, 1.6Mpa(16kgf/㎠) | |
적 용 온 도 | 0˚C ~ 120˚C | |||||
내 압 시 험 | 수압MAX, 2Mpa(20kgf/㎠) | 수압MAX, 3Mpa(30kgf/㎠) | 수압MAX, 2Mpa(20kgf/㎠) | 수압MAX, 2Mpa(20kgf/㎠) | 수압MAX, 2.4Mpa(24kgf/㎠) | |
접 속 방 식 | KS 관용테이퍼 숫나사(R) | KS 관용테이퍼 암나사(Rc) | KS 관용테이퍼 숫나사(R) | |||
주 요 재 질 | BODY | FORGED BRASS | SSC13 | FORGED BRASS | ||
COVER | FORGED BRASS | SSC13 | FORGED BRASS | |||
FLOAT | P.P | P.P or STS 304 | P.P | |||
PACKING & O-RING | EPDM or SILICONE |
단면도
설치예 및 설치시 주의사항
배관시 수직으로 설치한다. (±5˚이내)
배관내의 굴곡이 심한 부분 등 공기가 갇히기 쉬운 높은 곳에 설치한다.
수평배관 중간에 설치할 경우 Tee를 사용하고 반드시 공기포집관을 만들어 배관한다.
보수 및 점검시 오작동 방지를 위해 Air Vent 앞에 반드시 스트레이너와 밸브를 설치한다.
# Air Vent 작동 원리상 공기가 배출될 때 순간적으로 약간의 물이 떨어질 수 있다.
공기배출용량표
치수
형식 NO | SI-701 | SI-702 | SI-703 | SI-704 | SI-704A | ||||||||||
SIZE | D | H | d | D | H | d1 | D | H | d | D | H | d | D | H | d |
10A | - | - | - | - | - | - | 48 | 92 | R3/8" | - | - | - | - | - | - |
15A | 53 | 115 | R1/2" | 104 | 161 | Rc1/2" | 48 | 94 | R1/2" | 53 | 113 | R1/2" | 52 | 106 | R1/2" |
20A | 55 | 122 | R3/4" | 104 | 161 | Rc3/4" | - | - | - | 53 | 119 | R3/4" | - | - | - |
25A | 55 | 126 | R1″ | 104 | 161 | Rc1″ | - | - | - | - | - | - | 52 | 119 | R1″ |
