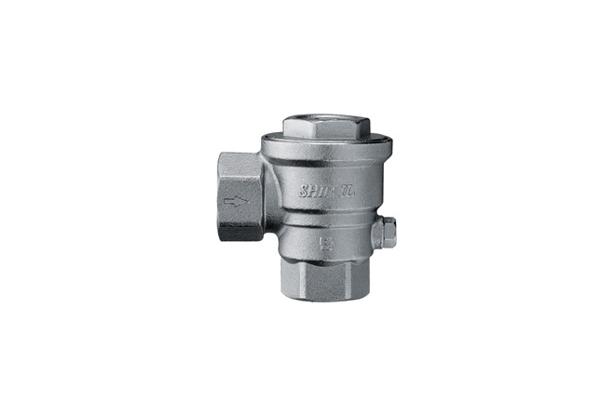

수도용 역류방지 밸브 (앵글형)
단일식 역류방지밸브로 앵글형이며 몸통은 물론 내부품인 카트리지,스프링도 스텐레스 스틸로 되어있어 인체에 무해하다.
특징
단일식 역류방지밸브로 앵글형이며 배수관에서 분기한 50mm이하의 급수관에 사용압력 사용되는 밸브이다.
신규 및 기존 계량기 보호통 모두 간편히 설치가 가능하고 계량기의 공회전을 방지하며 계량기 교체시에도 세대내의 잔여 수돗물이 차단되어 편리하다.
드레인플러그가 장착되어 있어 2차측 세대내의 수돗물을 퇴수 할 수 있다.
몸통 및 덮개, 내부품인 카트리지, 스프링 등의 재질이 스텐레스스틸로 되어있어 외관이 미려하고 내구성 및 내식성이 강하며 인체에도 무해하다.
사양
형식NO | SI-105 | |
적 용 유 체 | 냉ㆍ온수 | |
적 용 압 력 | MAX, 0.75Mpa (7.5 kgf/㎠) | |
최고 허용 압력 | MAX, 1Mpa (10 kgf/㎠) | |
적 용 온 도 | 0°C~80°C | |
접 속 방 법 | KS 관용 테이퍼 나사 (Rc) | |
최소 작동 차압 | 0.04 ~ 0.07 kgf/㎠ | |
주 요 재 질 | BODY, COVER, 카트리지 | SSC13 (스테인리스 스틸) |
디스크 | Polyoxymethylene(POM) | |
SPRING | STC304 | |
시트패킹 및 O-RING | EPDM |
단면도
치수
UNIT : mm
형식NO | SI-105 (단일식) | |||
SIZE | L | H | H1 | d |
15A(1/2") | 57.5 | 32.0 | 35.0 | Rc 1/2" |
20A(3/4") | 69.5 | 40.0 | 39.0 | Rc 3/4" |
25A(1") | 77.5 | 45.0 | 45.5 | Rc 1" |
30A(11/4") | 93.5 | 55.0 | 53.0 | Rc 11/4" |
