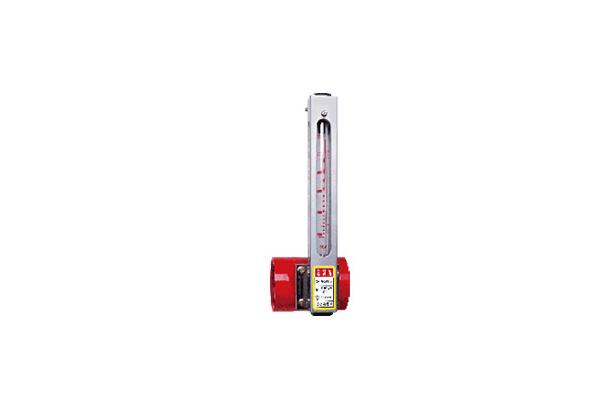

소방용 차압 면적식 유량계 10kgf/cm² ,20kgf/cm² [1MPa],[2MPa]
유체가 흐르는 관로 중간부분의 단면적을 감소(Orifice)시켜, 유체가 오리피스를 통과 할때 나타나는 차압을 측정하는 차압 방식과, 수직으로 설치된 투명 테이퍼관의 Float가 유체로 인해 상하로 부유되는 움직임을 검출하여 유량을 구하는 면적방식 을 혼용하여 만든 차압 면적식 유량계이다.
특징
고압, 과부하에도 잘 견디도록 구조가 간단하고 견고하며 압력 손실이 적은 장점이 있다.
배관 내 순간유량 측정을 별도 환산 없이 간단명료하게 읽을 수 있다.
배관에서 분리가 간단하여 유지, 보수가 용이하다.
설치 공간이 별로 필요치 않고 간단하다.
설치 후 파손의 우려와 위험이 없다.
유량측정의 정확도를 위해 배관상 일정 이상의 직관부를 필요로 한다.
사양
형식NO | SI-1701 | SI-1702 | SI-1706 | SI-1707 | SI-1708 | |
---|---|---|---|---|---|---|
적 용 유 체 | 물 | |||||
적 용 압 력 | MAX, 10kgf/㎠ | MAX, 20kgf/㎠ | MAX, 10kgf/㎠ | MAX, 20kgf/㎠ | ||
적 용 온 도 | 상온(0℃ ~ 50℃) | |||||
내 압 시 험 | 수압 MAX, 20kgf/㎠ | 수압 MAX, 30kgf/㎠ | 수압 MAX, 20kgf/㎠ | 수압 MAX, 30kgf/㎠ | ||
접 속 방 식 | KS 관용테이퍼나사 | KS 10K FF 플랜지 | KS 20K RF 플랜지 | 그루브 조인트식 | ||
최 대 정 밀 도 | ±2.0% (최대 유량시) | |||||
주 요 재 질 | BODY | SS400 or DUCTILE IRON | ||||
ORIFICE | SS275(일반 구조용 압연 강제) | |||||
METER BASE | SS275(일반 구조용 압연 강제) | |||||
METER COVER | STS 304 | |||||
FLOAT | STS 304 | |||||
PACKING | EPDM |
외형도
치수
UNIT : mm
형식NO | SI-1701, 1702 | SI-1706, 1707 | SI-1708 |
SIZE | L | L | L |
32A(1/4") | 90 | - | - |
40A (1 1/2") | 90.0 | 200.0 | 194 |
50A (2") | 90.0 | 200.0 | 194 |
65A (2 1/2") | 100.0 | 200.0 | 194 |
80A (3") | 100.0 | 200.0 | 194 |
100A(4") | 100.0 | 200.0 | 194 |
150A(6") | - | 200.0 | 194 |
200A(8") | - | 200.0 | 194 |
