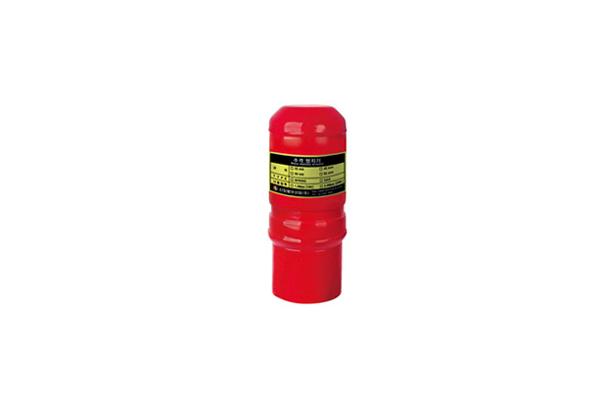

수격 방지기 (스프링식) 10kgf/cm² ,20kgf/cm² [1MPa],[2MPa]
아파트, 호텔, 단독주택 등 주거용 건물과 상업용 건물의 소방용 배관에 적용한다.
▶ 워터 해머 현상 관로에서 유속이 급격히 변화되면 그에 따라 관내 압력의 상승 또는 강하하는 현상을 수충격(Water Hammer)현상 이라 한다.
특징
●수격방지기는 워터해머를 흡수 또는 방지할 목적으로 만들어진 기계적 장치이며, 그 종류는 크게 4가지(스프링식, 가스(에어)식, 다이아후렘식, 피스톤식)로 분류하며 본 제품은 스프링식이다.
●수격 방지기의 방식 장단점
- 스프링식: 단순한 구조라 고장이 적고 가격이 저렴하다는 장점이 있으나 소음 발생 요인이 다소 있다.
●워터해머 주요 발생 원인
- 펌프의 기동시에 출구측에 배압이 작용하는 경우
- 펌프의 정지에 따라 펌프 토출구에 순간적으로 진공부분이 발생하고 상승중이던 유체가 진공 부위를 타격하면서 발생하는 경
- 주 로 밸브의 급 폐쇄, 펌프가 정지하여 첵크밸브가 급폐쇄 됨으로서 발생되며, 유속의1 4배에 해당하는 충격파로, 주요 배관게통과 기계적 장치 등에 치명적인 손상을 주게한다.
사양
| 형식NO | SI-1801 | SI-1806 | SI-1806s | SI-1807 | SI-1807s | |
|---|---|---|---|---|---|---|
| 적 용 유 체 | 물 | |||||
| 적 용 압 력 | MAX, 10kgf/㎠ | MAX, 10kgf/㎠ | MAX, 20kgf/㎠ | |||
| 적 용 온 도 | 0℃ ~ 60℃ | |||||
| 내 압 시 험 | 수압MAX, 20kgf/㎠ | 수압MAX, 20kgf/㎠ | 수압MAX, 30kgf/㎠ | |||
| 접 속 방 식 | KS 관용평행나사(PF) | KS 10K FF 플랜지 | KS 20K RF 플랜지 | |||
| 주요 재질 | BODY | SS275(일반 구조용 압연 강제) | STS304 | SS400 | STS304 | |
| SPRING | SWP | STS304 | SWP | STS304 | ||
단면도
치수
UNIT : mm
형식NO | SI-1801 | SI-1806, 1807, 1806S, 1807S | |||||
SIZE | H1 | H1(참고) | D | d | H1 | H1(참고) | D |
32A(1 1/4") | 134 | 74 | Ø61 | PF 1 1/4" | - | - | - |
40A(1 1/2") | 155 | 74 | Ø61 | PF 1 1/2" | 135 | 74 | Ø61 |
50A(2") | 162 | 74 | Ø61 | PF 2" | 135 | 100 | Ø61 |
65A(2 1/2") | 200 | 100 | Ø77 | PF 2 1/2" | 140 | 100 | Ø77 |
80A(3") | 215 | 109 | Ø90 | PF 3" | 150 | 109 | Ø90 |
100A(4") | 240 | 127 | Ø115 | PF 4" | 164 | 127 | Ø115 |
125A(5") | - | - | - | 180 | 135 | Ø140 | |
150A(6") | - | - | - | 200 | 156 | Ø166 | |
200A(8") | - | - | - |
| 250 | 220 | Ø317 |
※ 사용압력 20kgf/cm² 이상은 주문사양 입니다.
