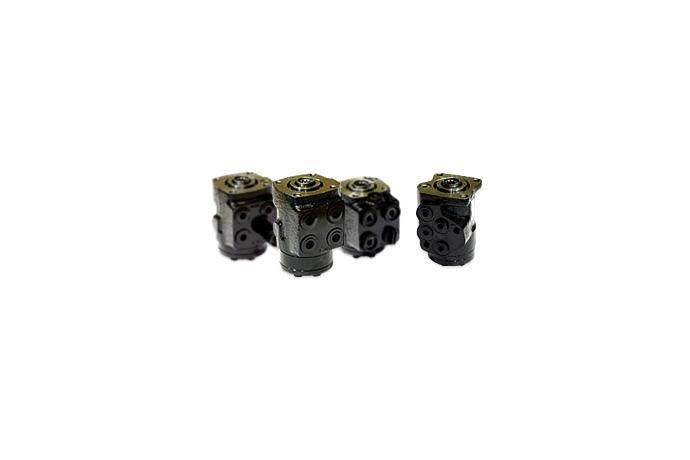

Power Steering Unit는 차량의 주행방향 전환기능을 수행하는 장치로서 운전자에게 필요한 높은 조향력, 신뢰성, 안락성, 그리고 최고의 안전성를 확보하도록 사용된다
Power Steering Unit는 “hydrostatic steering system”으로 구분된다. 이것은 steering column과 steered wheel간에 기계적인 연결구성이 아니라, hydraulic hose와 pipe를 사용하여 power steering unit와 steering cylinder를 연결한다.
유압 pump로부터 토출된 고압 작동유는 운전자의 회전입력에 따라 power Steering Unit내에서 압력 및 방향제어기능을 수행하여 steering cylinder의 좌,우측 port로 공급되어 cylinder를 작동시키고, 그에 공급되는 만큼의 oil은 tank로 drain된다. 이에 따라 steered wheel을 회전을 통해 방향제어기능을 수행하며, 차륜은 steering wheel의 회전량에 비례하여 회전각을 형성한다.
Power Steering Unit는 주로 산업차량, 건설중장비 및 농업기계 등에 사용되며, 방향 및 위치제어가 필요한 다양한 servo-type system에 적용된다.
The advantages of the power steering unit
* steering linkage 최소화(mechanical link를 flexible hose로 대체)
- 설계의 유연성 및 비용 절감
* steering column으로의 노면부하 반작용 차단
- 운전자의 피로 경감
* low input torque 및 연속적, 각도 제한없는 조향기능
- steering speed에 비례하는 유량 토출
* Gerotor Displacement의 다양한 선택
* 다양한 유압 시스템 제공- 최적 유압설계
