Introduction:

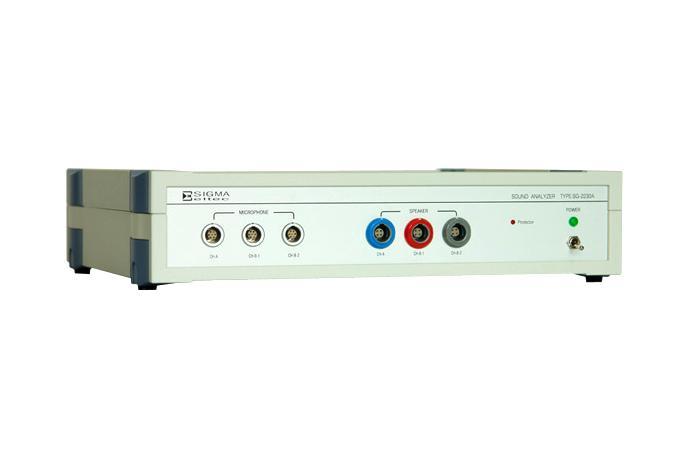

Loud Speaker에서 발생하는 Frequency Response, SPL, Impedance, Fo, Ze, THD, Phase, Polarity, C-MIC를 동시에 측정 할 수 있는 신호 분석 장비 입니다.
또한 Ear-phone 제품에 내장되는 C-Microphone의 주파수 특성과 감도를 관리 할 수 있으므로 Ear-phone 제품의 검사에 최적의 환경을 제공합니다.
PCI Slot을 가진 모든 컴퓨터에 설치가 가능하므로 유지 보수가 간편합니다.
모든 측정 항목들은 합격, 불합격의 판정 범위를 설정하여 관리 할 수 있습니다.

Special Feature:

1. Frequency Response (SPL), Impedance, Fo, Ze, THD, Phase, Polarity를 동시에 측정 및 판정.
2. High performance SNR>90dB.
 3. Sampling rate up to 96kHz
 4. Auto calibration : Microphone.
     Manual Calibration : Output voltage.
 5. 합격, 불합격 설정, 관리 가능
6. SPL Balance : Stereo 제품의 Left와 Right의 SPL Level 차이 값을 관리 가능.
     THD Method : Harmonics의 Method를 IEEC 또는 IEC로 선택 가능.
7. Computer-controlled operation Fast, hot plug USB interface.
 8. 측정 Data는 File에 기록되며 SPL, Fo, Ze, THD(4point)의 Avg, Min, Max, Cp, Cpk 값의 연산 및 통계 처리(SPC).
 9. 인터넷을 통한 원격 제어 가능.
10. Word 또는 Excel(Text Format)로의 쉬운 문서 출력
11. Sound Card, MIC Pre-Amp, Conditioning Amp, Power Amp System control.
 12. 자동화 장치와 연결 가능한 Remote Port를 내장 (Start, Pass, Fail, Test Run)
 13. 2개로 구성된 Speaker 입력과 출력 단자는 Stereo 제품을 한번의 측정으로 검사 할 수 있으며
     별도의 C-MIC 검사용 입력, 출력 단자가 구성되어 있으므로 Microphone이 내장된 Ear-Phone 제품의 검사가 가능함.

Specification:

Sweep Analyzer    Level Flatness
      50Hz – 20kHz      <± 0.1 dB.
      20Hz – 20kHz      <± 0.3 dB.
      15Hz – 20kHz      <± 0.5 dB.
 Sweep
      Log : 1/1,1/3,1/6,1/12,1/24,1/48 Octave steps.
      Lin : 1 to 2000 steps.
 Preamp. Input
      Via standard LEMO 7-Pin Connector
      Input Impedance : 1 MΩ/100pF
      Input Gain : -20 to 60 ± 0.2dB in steps of 20 ± 0.1dB.
      Polarization Voltage : 200V
      Power supply : ±15V
 Power Amp
      Output : 10mv – 10.00v RMS.
      Max power : 8W - at 8 ohms
 Standard software               Sound Production software
                                         (Windows® XP, Vista, W7)
                                         Pentium®4, 1.5GHz processor minimum or equivalent.
                                         (Celeron processors are not recommended)
 Interface Bus                      Personal computer connected to the instrument
                                         through the Sound Analyzer Interface Bus. (USB2.0)
                                         Sound Card = 1 PCI Slot
 Remote control interfaces     9P D-Type connector I/O signal - Start, Pass, Fail, Test_Run
                                         through the Sound Analyzer Interface Bus. (USB2.0)
 Power Requirements             : AC 220V 50/60Hz 90VA
 Dimensions                          : 300(W) × 115(H) × 255(D) mm
 Weight                               : Approx. 3Kg
