– DB9(Female)을 Terminial block으로 변환

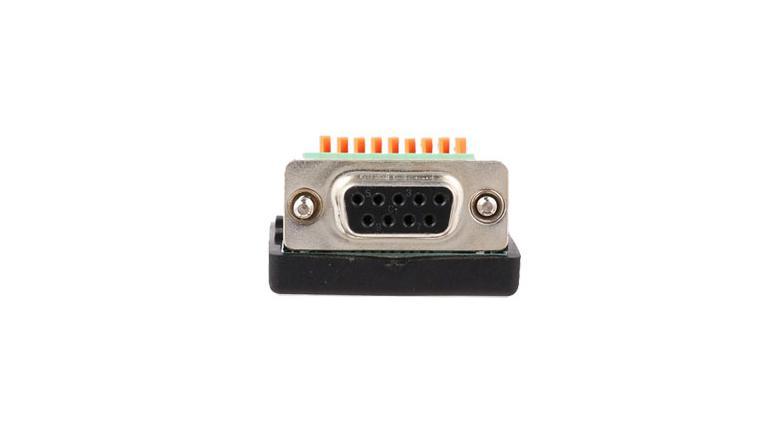

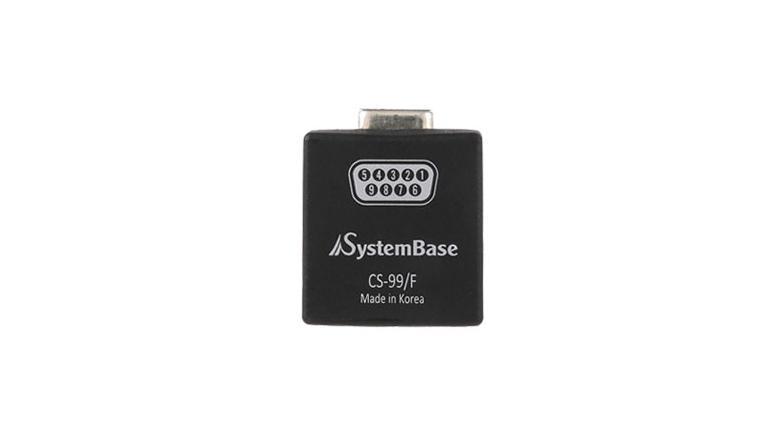

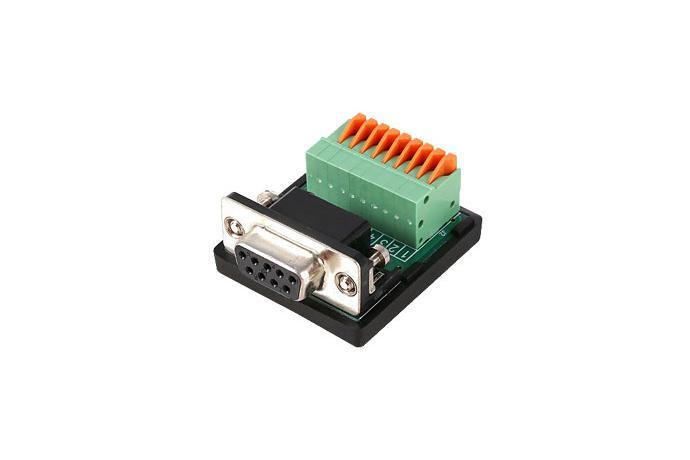

CS-99/F는 DB9(Female) 커넥터를 나사가 필요없는 9 Pin Terminal block으로 변환 시켜주는 제품입니다.

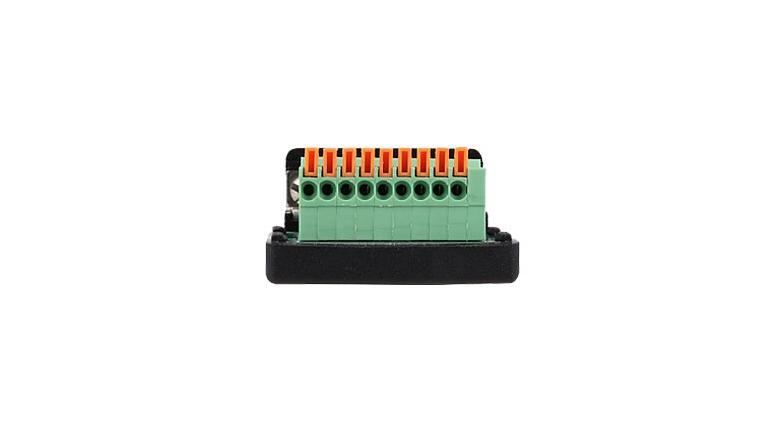

CS-99/F의 Terminal Block은 나사를 조일 필요가 없는 원터치 형태의 Terminal Block을 사용해 간편하게 케이블링 할 수 있습니다.
다양한 산업용 장비에서 Serial 통신을 사용할 때 DB9 커넥터 외에 Terminal block을 이용하는 경우가 있습니다. 이럴 경우 사용자는 Terminal block과 제어용 컴퓨터의 Serial Port에 결선하기 위하여 별도의 케이블을 제작해야 했습니다. CS-99는 그러한 불편을 해소하기 위하여 만들어진 제품입니다.
크기 | 35 X 42 X 19 mm |
무게 | 21g |
커넥터 | DB9 Female Screwless Terminal Block 9 Pin |
커넥터 허용 전력 | -DB9: 250V/1.5A Terminal Block: 150V/2A |
권장 케이블 규격 | Terminal Block: 20 ~ 26 AWG |
* 주의: Pin 5번은 샤시 GND와 연결 되어있습니다.
