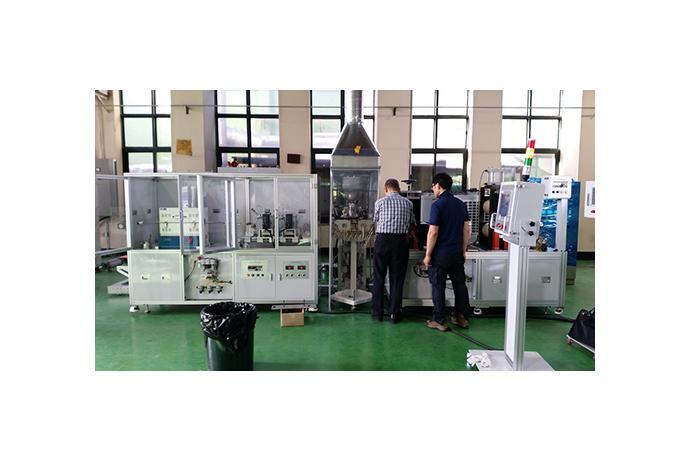

슈퍼 섬유소재(탄소섬유,아라미드섬유,초고분자량폴리에틸렌 섬유, 유리섬유, 세라믹섬유)를 스프레딩, 압출기를 통한 수지용해, 함침조를 통한 수지함침 공정을 거친 경량, 고품질의 프리프레그를 제조하는 장비임.
장비의 특성
섬유의 굵기 변화에 따른 RC 컨트롤 가능
다양한 섬유를 적용한 로빙 프리프레그 제조 가능
RC 컨트롤을 통한 수지 함량이 다른 로빙 프리프레그 제조 가능
일정량의 수지를 공급할 수 있도록 하여 균일한 로빙 프리프레그 제조 가능
서로 다른 용융점을 가진 열가소성 수지의 적용을 위한 가열 온도 조절 가능
제품 사양
보빈거치 장치 : 3inch, 1set
로빙사 장력제어장치 : POWDER BRAKE & GUIDE
탈호장치 : max. 1200℃, TUBE FURNACE 방식, 내경 ¢70 x 외경 ¢230 x 길이 300mm
스프레딩장치 : 스프레딩방식 - 회전 & 마찰방식, 스프레딩폭 - max. 25mm(카본 12K기준), 속도 - max. 3M/min, 스프레딩 로빙사 개수 - 최대 5개

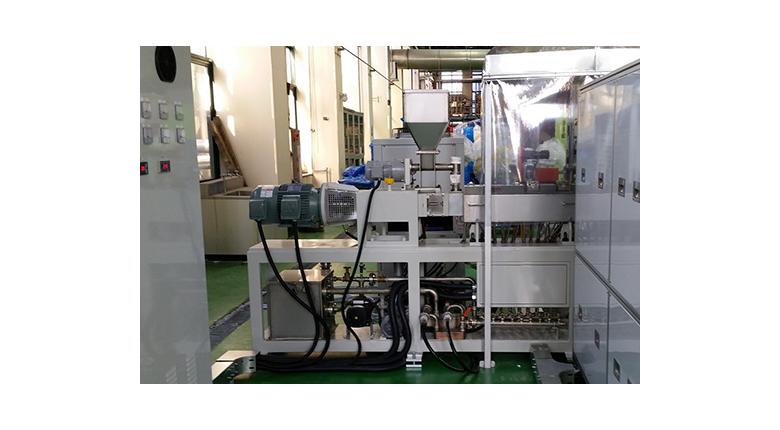

열가소성 수지 함침장치 : 25mm twin 압출기, 적용수지-PP, PA, PE, PEEK, 적용섬유 - Aramid, Carbon, Glass, Extrusion Capacity - 2~5Kg/hr
열가소성수지 함침조 : 520(W) x 150(D) x 200(H)
냉각롤러 & 냉각장치 : 공랭식 일체형 냉각기, 옥내 설치형
와인딩속도 : max. 10M/min
장비크기 : 5850(W) x 4800(D) x 1720(H)
전기용량 : 380V, 3상, 60Hz, 60Kw
