고정밀 직선운동 기구, 직선슬라이드, 포지셔닝 테이블, 스테이지 개발과 생산의 오랜 전통을 가진 PM BEARINGS은 곡선운동을 하는 새로운 분야의 정밀 베어링을 개발 하였습니다. 이 컴팩트한 고니오 베어링인 RGB타입은 저하중과 중간하중을 지지할 수 있으며 높은 주행 정밀도와 낮은 마찰계수를 제공합니다.

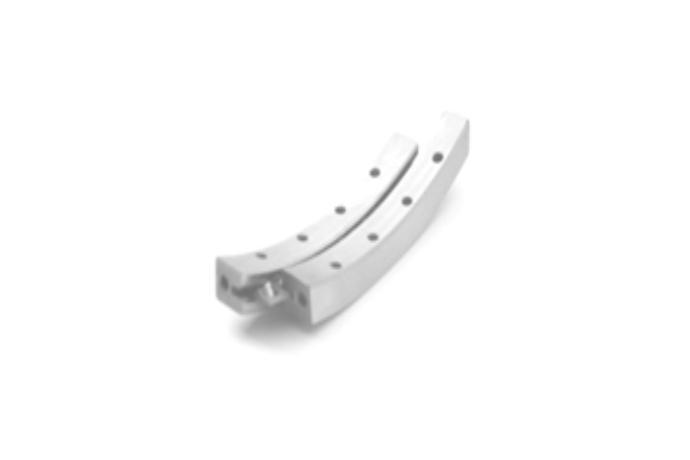

고니오 크로스 롤러 가이드
고정밀 직선 운동 기구, 직선 슬라이드, 포지셔닝 테이블, 스테이지 개발과 생산의 오랜 전통을 가진 PM사는 곡선 운동을 하는 새로운 분야의 정밀 베어링을 개발 하였습니다. 이 컴팩트한 고니오 베어링인 RGB 타입은 저하중과 중간 하중을 지지할 수 있으며, 높은 주행 정밀도와 낮은 마찰 계수를 제공합니다.
1. 재질
가이드 : 베어링강 No.1.3505, 58~62HRc로 통열 처리됨.
정밀 볼 : 베어링강 No.1.3505, 50~66HRc로 통열 처리됨.
특별히 녹방지 스틸인 No. 1.4034,54-57HRc로 통열 처리된 소재로 공급 가능
2. 특성
- 표준 5가지 사이즈와 길이로 공급 가능
- 예압이 가해진 각도 제한 동작.
- 고정밀도 각도 포지셔닝.
- 용이한 장착과 낮은 유지 비용.
3. 가이드의 평행도
일반급 부터 초정밀급 장비까지 PM사는 평행도 10미크론(공장출고시)의 정밀도를 제공합니다.
특별히 더 높은 정밀도를 요청하는 것도 가능.
4. 주문시 요점
고니오 베어링 타입 RGB는 세트로만 공급가능
한세트는
4pcs 가이드 타입 RCG
2pcs 볼 타입 KKLK
8pcs 엔드스토퍼 타입 GA로 구성 됨.
| Type | mm A |
Rotating range |
B | C | D | F | g | h | m | R | R1 | R2 | T | Weight(g) |
| SRGB-2040/50 | 40 | +/- 10 | 15 | 6 | 2 | 7.5 | 2x12,5 | 2.5 | M3 | 50 | 53 | 47 | 1.5 | 49 |
| SRGB-2060/60 | 60 | +/- 10 | 15 | 6 | 2 | 11.25 | 3x12,5 | 2.5 | M3 | 60 | 63 | 57 | 1.5 | 74 |
| SRGB-3070/90 | 70 | +/- 10 | 18 | 8 | 3 | 12.5 | 3x15 | 3 | M3 | 90 | 94 | 86 | 1.9 | 136 |
| SRGB-3070/110 | 70 | +/- 10 | 18 | 8 | 3 | 12.5 | 3x15 | 3 | M3 | 110 | 114 | 106 | 1.9 | 133 |
| SRGB-3100/160 | 100 | +/- 10 | 18 | 8 | 3 | 12.5 | 5x15 | 3 | M3 | 160 | 164 | 156 | 1.9 | 189 |
PM사의 크로스 롤러 고니오 베어링은 즉시 사용 가능한 고니오 슬라이드에 장착 됩니다. 이 슬라이드(제한된 스트록)는 공장에서 예압을 가한 상태이며 경하중과 중간하중용의 정밀한 각 운동 장치에 쉽게 사용할 수 있습니다. 고니오 슬라이드에는 표준 사양에 따른 장착 홀이 나 있어 장치에 쉽고 빠르게 조립 할 수 있습니다.
*옵션 : 마이크로 미터와 클램핑 장착 가능.
