제품명

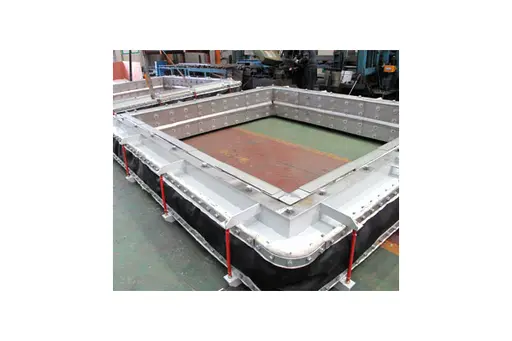

Non Metallic Expansion Joint
모델명
-
사이즈
-
중량
-
제품 상세 정보

온도변화에 의해 발생하는 모든 움직임을 흡수하여 배관 시스템에 안정을 제공하는 유연한 연결매체입니다. 논 메탈 조인트는 다양한 신축량과 수시로 변하는 온도에 잘 적응 되도록 설계하여야 하며 이로 인해 각종 Duct, Pipe Line을 설계함에 설계자가 충분히 설계에 반영하여 수축과 팽창, 진동, 내 · 외압으로부터 기기의 보호, 크게는 공장전체의 산업설비를 보호하는데 널리 사용되고 있습니다. 설계조건에 따라 합성고무, 섬유, 단열재, 불소수지 등 광범위한 비 금속재료를 사용하여 제작된다.



장점

  • 다양한 변위량과 풍부한 신축에 용이하다.
  • 설계비용 절감, 시스템 구조 단순화로 비용 절감이 가능하다.
  • 제작 모양과 크기가 자유롭다.
  • 내부식성, 내화학성 설계가 용이하다.
  • 벨로우즈가 Fabric으로 구성되어 Duct의 진동으로 인한 소음과 진동을 현저하게 감소시킨다.
  • 소형ㆍ경량이면서도 많은 변위량을 흡수하며, 특히 별도의 Gasket을 설치하지 않아도 된다.
  • 개, 보수 시 현장조립이 가능하다.
  • 내부 유체에 의해 발생하는 저온부식의 문제를 해결할 수 있다.



적용분야

  1.  Power Generation
    1. Coal or Oil Fired Plants
    2. Gas Turbine Plants
    3. Cogeneration Plants
    4. Nuclear Power Plants
  2. Pulp. and Paper Plants
  3. Refineries :
    1. Petro-Chemical
    2. Chemical
  4. Steel Mills
  5. Foundries
  6. Smelters
  7. Cement Plants
  8. Kilns
  9. Refuse Incineration
  10. Marine
  11. Vapor / Heat / Dust Recovery
  12. Food Processing
  13. HVAC(Heating, Ventilating and Air Conditioning)
제품과 덕트의 접속방식 구조특성
FF형
  • 플랜지 덕트사용
  • “FW형”과 동일한 장점을 가짐
  • 볼트 사용시 덕트 플랜지와
    일치하는 구멍에 너트를 용접함
FW형
  • 라이너가 요구될 경우 가장 적합함
  • 덕트의 설치오차를 허용함
  • 모든 종류의 평벨트 사용가능
  • 설치가 용이하도록 완전 조립되어 출하됨
  • 벨트교체가 용이함
WLW형
  • 모든 종류의 평 벨트 사용가능
  • 설치 용이하도록 완전 조립되어 출하됨
  • 덕트 본체와 용접됨
  • 라이너는 현장에서 용접됨
MC형
  • 플랜지형 덕트에 사용
  • 덕트 외부에서 조립작업됨
  • 라이너는 선택적으로 사용됨
  • 설치비용이 낮음
