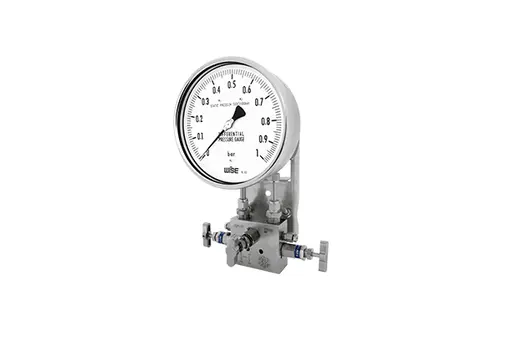

Differential pressure gauge with bellows element
모델명
P671
시리즈
차압계•스위치
자료
Datasheet-WISE-Differential Pressure Gauge•Switch-Differential pressure gauge with bellows element
구매정보
provider logo
(주)와이즈

압력계 온도센서, 유량계, 레벨게이지 및 트랜스미터 제조

연락처
0503-5304-1068
이메일
-
상품정보에 문제가 있나요?
정보수정 / 삭제요청
코머신은 제품 판매의 당사자가 아닙니다.
제조사
(주)와이즈[바로가기]
브랜드
-
SKU
141730
제품명
Differential pressure gauge with bellows element
모델명
P671, P672, P673
사이즈
-
중량
-
제품 상세 정보

Service intended

P670 differential pressure gauge series are designed to measure differential pressure from 4 kPa to 2.0 MPa at static pressure of 4 and 10 MPa. A set of two stainless steel bellows mounted on a force balance allows direct reading of the actual differential pressure.

Nominal diameter 100 and 160 mm
Accuracy ±1.0 % of full scale
±1.6 % of full scale
Scale range (MPa, kPa, bar) 0 ~ 4 kPa, 6 kPa, 10 kPa (P671 model)
0 ~ 25 kPa to 0 ~ 0.25 MPa (P672 model)
0 ~ 0.4 MPa to 0 ~ 2.0 MPa (P673 model)
Max. Working pressure (Static pressure) Max. 10 MPa
Working temperature Ambient : -20 ~ 65 °C
Fluid : Max. 100 °C
Degree of protection EN60529/IEC529/IP67
Temperature effect Accuracy at temperature above and below the reference temperature (20 ℃) will be effected by approximately
±0.5 % per 10 ℃ of full scale



Standard features

Pressure connection Stainless steel (316L SS), Monel and Hastelloy-C
Element Bellows
Stainless steel (316L SS), Monel and Hastelloy-C
Case and cover Stainless steel (304SS)
Window Safety glass
Dial White aluminium with black graduations
Filling liquid for differential cell Silicone oil
Pointer Black painted aluminium alloy (Zero adjustable)
Process connection ¼" NPT(F)
½" NPT(F) at 3-way and 5-way manifold valve
Standard accessories Mounting bracket for 2" pipe
mounting with silver gray finished steel
Option ■ Remote seal - Not available with less than 40 kPa of differential pressure range
■ Mounting bracket with 316SS for 2" pipe
■ 3-way and 5-way manifold valve
■ 3-way and 5-way manifold valve (Monel)
■ Accuracy ±0.5 % of full scale
