ㆍ1Ph./3Ph. Motor
ㆍCONTINUOUS DUTY
■ PERFORMANCE DATA (DUTY : CONTINUOUS)
Motor Type | Output (W) |
Voltage (V) |
Freq. (Hz) |
Rating | Starting | Condenser | ||||
---|---|---|---|---|---|---|---|---|---|---|
Input (W) |
Current (A) |
Torque (kgf·cm) |
Speed (rpm) |
Torque (kgf·cm) |
(V) | (㎌) | ||||
IH8PF25-10 | 25 | 1ø100 | 50 | 70 | 0.75 | 1.95 | 1250 | 1.30 | 250 | 6.0 |
60 | 65 | 0.75 | 1.57 | 1550 | 1.30 | |||||
IH8PF25-11 | 1ø110 | 60 | 75 | 0.75 | 1.57 | 1550 | 1.50 | 250 | 6.0 | |
IH8PF25-20 | 25 | 1ø200 | 50 | 60 | 0.32 | 1.87 | 1300 | 1.30 | 450 | 1.5 |
60 | 60 | 0.32 | 1.52 | 1600 | 1.30 | |||||
IH8PF25-22 | 1ø220 | 60 | 65 | 0.32 | 1.52 | 1600 | 1.50 | 450 | 1.5 | |
IH8PF25-1U | 25 | 1ø115 | 60 | 75 | 0.70 | 1.57 | 1550 | 1.50 | 250 | 5.0 |
IH8PF25-2C | 22 | 1ø220 | 50 | 55 | 0.28 | 1.71 | 1250 | 1.0 | 450 | 1.3 |
25 | 1ø240 | 50 | 65 | 0.28 | 1.95 | 1250 | 1.40 | |||
IH8PF25-32 | 25 | 3ø220 | 50 | 60 | 0.30 | 1.87 | 1300 | 6.00 | ||
60 | 60 | 0.30 | 1.52 | 1600 | 5.00 | |||||
IH8PF25-33 | 25 | 3ø380 | 50 | 60 | 0.17 | 1.87 | 1300 | 6.00 | ||
60 | 60 | 0.17 | 1.52 | 1600 | 5.00 | |||||
IH8PF25-34 | 25 | 3ø440 | 50 | 60 | 0.15 | 1.87 | 1300 | 6.00 | ||
60 | 60 | 0.15 | 1.52 | 1600 | 5.00 |
- Motor Type은 감속기 직결용인 피니언축으로 표시하였습니다.
- STRAIGHT축의 모터를 희망하시면 Motor Type의 PF를 S로 바꾸어 주문하십시오.
- 표시한 모터는 UL 또는 CE규격을 적용한 TP(Thermal Protect) Type입니다
- 삼상 380V~440V 모터에서는 인버터를 사용할 수 없습니다. 권선의 절연이 열화되어 모터가 파손될 수 있습니다.
■ RATED TORQUE OF GEARED MOTOR
Speed of Geared Motor | rpm | 500 | 300 | 200 | 120 | 100 | 60 | 50 | 30 | 20 | 15 | 10 |
---|---|---|---|---|---|---|---|---|---|---|---|---|
Gear Ratio | 50Hz | 3 | 5 | 7.5 | 12.5 | 15 | 25 | 30 | 50 | 75 | 100 | 150 |
60Hz | 3.6 | 6 | 9 | 15 | 18 | 30 | 36 | 60 | 90 | 120 | 180 | |
IH8PF25 + 8H□FM | 4.7 | 7.9 | 12 | 20 | 24 | 35 | 43 | 64 | 96 | 100 | 100 | |
IH8PF25 + 8H□FB | 4.6 | 7.6 | 11 | 19 | 23 | 34 | 41 | 62 | 93 | 100 | 100 | |
(unit : kg·cm) |
- 표시한 감속비의 감속기는 출력축의 회전방향이 모터축의 회전방향과 반대로 됩니다.
- 감속모터의 회전수(Speed of Geared Motor)는 모터의 회전수 (50Hz에서 1500rpm, 60Hz에서 1800rpm)를 기준하여 산출하였습니다.
- 실사용시의 회전수는 부하의 크기에 따라 위의 표보다 2~15% 작게 됩니다.
- 부에는 감속비를 지정하여 주십시오. 감속기는 별도로 판매 됩니다.
■ MOTOR(STRAIGHT SHAFT) IH8S25WT 1.6kg

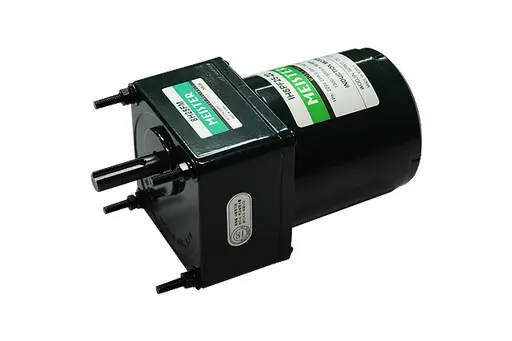

■ GEARED MOTOR IH8PF25 + 8H□ FM(8H□ FB) WT 1.6+0.5/0.6kg
■ BOLT SIZE
No | L(mm) | GEAR RATIO | BOLT SIZE |
---|---|---|---|
01 | 32 | 1/3 ~ 1/20 | M5×60 |
02 | 42 | 1/25 ~ 1/200 | M5×70 |
■ KEY SPEC
■ WIRING DIAGRAM
- 모터의 회전방향은 샤프트 끝쪽에서 볼때의 회전방향입니다.
- 모터의 회전방향 전환은 모터가 완전히 정지한 후 실시하여 주십시오.
