ㆍ1Ph./3Ph. Motor
ㆍCONTINUOUS DUTY
■ PERFORMANCE DATA (DUTY : CONTINUOUS)
| Motor Type | Output (W) |
Voltage (V) |
Freq. (Hz) |
Rating | Starting | Condenser | ||||
|---|---|---|---|---|---|---|---|---|---|---|
| Input (W) |
Current (A) |
Torque (kgf·cm) |
Speed (rpm) |
Torque (kgf·cm) |
(V) | (㎌) | ||||
| IH9S150-10H | 150 | 1ø100 | 50 | 280 | 3.20 | 5.51 | 2650 | 4.00 | 250 | 40.0 |
| 60 | 280 | 3.20 | 4.56 | 3200 | 4.00 | |||||
| IH9S150-11H | 1ø110 | 60 | 280 | 3.20 | 4.56 | 3200 | 3.50 | 250 | 40.0 | |
| IH9S150-20H | 150 | 1ø200 | 50 | 280 | 1.50 | 5.51 | 2650 | 4.00 | 450 | 7.0 |
| 60 | 280 | 1.50 | 4.56 | 3200 | 4.00 | |||||
| IH9S150-22H | 1ø220 | 60 | 280 | 1.50 | 4.56 | 3200 | 3.50 | 450 | 7.0 | |
| IH9PG150-32 | 150 | 3ø220 | 50 | 250 | 1.00 | 11.24 | 1300 | 17.00 | ||
| 60 | 250 | 1.00 | 9.13 | 1600 | 19.00 | |||||
| IH9PG150-33 | 150 | 3ø380 | 50 | 250 | 0.60 | 11.24 | 1300 | 17.00 | ||
| 60 | 250 | 0.60 | 9.13 | 1600 | 19.00 | |||||
| IH9PG150-34 | 150 | 3ø440 | 50 | 250 | 0.50 | 11.24 | 1300 | 17.00 | ||
| 60 | 250 | 0.50 | 9.13 | 1600 | 19.00 | |||||
| IH9PG150-32H | 150 | 3ø220 | 50 | 220 | 0.80 | 5.62 | 2600 | 10.00 | ||
| 60 | 220 | 0.80 | 4.56 | 3200 | 12.00 | |||||
| IH9PG150-33H | 150 | 3ø380 | 50 | 220 | 0.60 | 5.62 | 2600 | 10.00 | ||
| 60 | 220 | 0.60 | 4.56 | 3200 | 12.00 | |||||
| IH9PG150-34H | 150 | 3ø440 | 50 | 220 | 0.40 | 5.62 | 2600 | 10.00 | ||
| 60 | 220 | 0.40 | 4.56 | 3200 | 12.00 | |||||
ㆍMotor Type은 감속기 직결용인 피니언축으로 표시하였습니다.
ㆍSTRAIGHT축의 모터를 희망하시면 Motor Type의 PF를 S로 바꾸어 주문하십시오.
ㆍ
ㆍ삼상 380V~440V 모터에서는 인버터를 사용할 수 없습니다. 권선의 절연이 열화되어 모터가 파손될 수 있습니다.
■ RATED TORQUE OF GEARED MOTOR
| Speed of Geared Motor | rpm | 500 | 300 | 200 | 120 | 100 | 60 | 50 | 30 | 20 | 15 | 10 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Gear Ratio | 50Hz | 3 | 5 | 7.5 | 12.5 | 15 | 25 | 30 | 50 | 75 | 100 | 150 |
| 60Hz | 3.6 | 6 | 9 | 15 | 18 | 30 | 36 | 60 | 90 | 120 | 180 | |
| IH9PG120 + 9H□GB | 27 | 46 | 68 | 114 | 137 | 200 | 200 | 200 | 200 | 200 | 200 | |
| IH9PG150 + 9H□GB | 27 | 44 | 67 | 111 | 133 | 200 | 200 | 200 | 200 | 200 | 200 | |
| (unit : kg·cm) | ||||||||||||
-
- 감속모터의 회전수(Speed of Geared Motor)는 모터의 회전수 (50Hz에서 1500rpm, 60Hz에서 1800rpm)를 기준하여 산출하였습니다.
- 실사용시의 회전수는 부하의 크기에 따라 위의 표보다 2~15% 작게 됩니다.
-
■ MOTOR(STRAIGHT SHAFT) IH9S150 WT 3.2kg

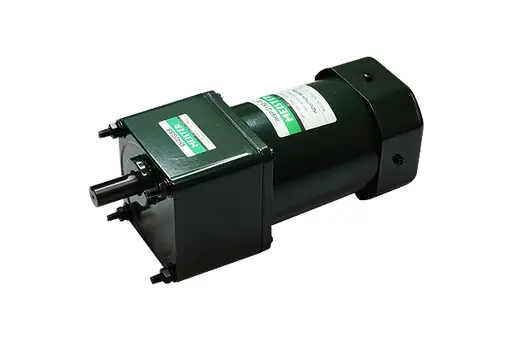

■ GEARED MOTOR IH9PG150 + 9H□ GB WT 3.2+1.5kg
■ BOLT SIZE
| TYPE | BOLT SIZE |
|---|---|
| 9H□ GB | M6×90 |
■ KEY SPEC
■ GEARED HEAD9H□ GBF WT 1.5kg
■ BOLT SIZE
| TYPE | BOLT SIZE |
|---|---|
| 9H□ GBF | M6×25 |
■ KEY SPEC
■ DECIMAL GEAR HEAD 9H10XG WT 0.6kg
■ WIRING DIAGRAM
- 모터의 회전방향은 샤프트 끝쪽에서 볼때의 회전방향입니다.
- 모터의 회전방향 전환은 모터가 완전히 정지한 후 실시하여 주십시오.
