ㆍMost Powerful
ㆍDUTY 30 Min.
■ PERFORMANCE DATA (DUTY : 30 Min.)
| Motor Type | Output (W) |
Voltage (V) |
Freq. (Hz) |
Rating | Starting | Condenser | ||||
|---|---|---|---|---|---|---|---|---|---|---|
| Input (W) |
Current (A) |
Torque (kgf·cm) |
Speed (rpm) |
Torque (kgf·cm) |
(V) | (㎌) | ||||
| RH8PF40-10 | 40 | 1ø100 | 50 | 95 | 1.20 | 3.12 | 1250 | 2.80 | 250 | 16.0 |
| 60 | 105 | 1.20 | 2.51 | 1550 | 2.80 | |||||
| RH8PF40-11 | 1ø110 | 60 | 125 | 1.20 | 2.51 | 1550 | 3.50 | 250 | 16.0 | |
| RH8PF40-20 | 40 | 1ø200 | 50 | 90 | 0.50 | 3.12 | 1250 | 2.30 | 450 | 3.0 |
| 60 | 90 | 0.50 | 2.51 | 1550 | 2.30 | |||||
| RH8PF40-22 | 1ø220 | 60 | 100 | 0.50 | 2.51 | 1550 | 2.80 | 450 | 3.0 | |
| RH8PF40-1U | 40 | 1ø115 | 60 | 110 | 1.20 | 2.51 | 1550 | 2.80 | 250 | 12.0 |
| RH8PF40-2C | 33 | 1ø220 | 50 | 85 | 0.42 | 2.68 | 1200 | 3.00 | 450 | 3.0 |
| 38 | 1ø240 | 50 | 100 | 0.42 | 3.08 | 1200 | 3.50 | |||
- Motor Type은 감속기 직결용인 피니언축으로 표시하였습니다.
- STRAIGHT축의 모터를 희망하시면 Motor Type의 PF를 S로 바꾸어 주문하십시오.
- 그린상자표시한 모터는 UL 또는 CE규격을 적용한 TP(Thermal Protect) Type입니다.
- 정지하지 않은 상태에서 바로 반대방향으로 회전을 하게 되면 MOTOR에 무리한 관성이 가해져 파손 및 수명이 단축됩니다.
- 기동 TORQUE가 INDUCTION MOTOR에 비해 높습니다.
■ RATED TORQUE OF GEARED MOTOR
| Speed of Geared Motor | rpm | 500 | 300 | 200 | 120 | 100 | 60 | 50 | 30 | 20 | 15 | 10 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Gear Ratio | 50Hz | 3 | 5 | 7.5 | 12.5 | 15 | 25 | 30 | 50 | 75 | 100 | 150 |
| 60Hz | 3.6 | 6 | 9 | 15 | 18 | 30 | 36 | 60 | 90 | 120 | 180 | |
| RH8PF40 + 8H□FM | 7.6 | 13 | 19 | 32 | 38 | 57 | 68 | 100 | 100 | 100 | 100 | |
| RH8PF40 + 8H□FB | 7.3 | 12 | 18 | 31 | 37 | 55 | 66 | 100 | 100 | 100 | 100 | |
| (unit : kg·cm) | ||||||||||||
-
- 감속모터의 회전수(Speed of Geared Motor)는 모터의 회전수 (50Hz에서 1500rpm, 60Hz에서 1800rpm)를 기준하여 산출하였습니다.
- 실사용시의 회전수는 부하의 크기에 따라 위의 표보다 2~15% 작게 됩니다.
-
■ MOTOR(STRAIGHT SHAFT) RH8S40 WT 1.7kg

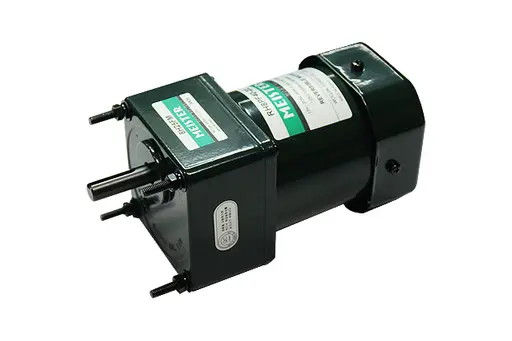

■ GEARED MOTOR RH8PF40 + 8H□ FM(8H□ FB) WT 1.7+0.5/0.6kg
■ BOLT SIZE
| No | L(mm) | GEAR RATIO | BOLT SIZE |
|---|---|---|---|
| 01 | 32 | 1/3 ~ 1/20 | M5×60 |
| 02 | 42 | 1/25 ~ 1/200 | M5×70 |
■ KEY SPEC
■ WIRING DIAGRAM
- 모터의 회전방향은 샤프트 끝쪽에서 볼때의 회전방향입니다.
- 모터의 회전방향 전환은 모터가 완전히 정지한 후 실시하여 주십시오.
