지금 보고 계신 제품의 제조사에요
(주)우진써보
제조사
(주)우진써보[바로가기]
브랜드
-
SKU
136572
제품명

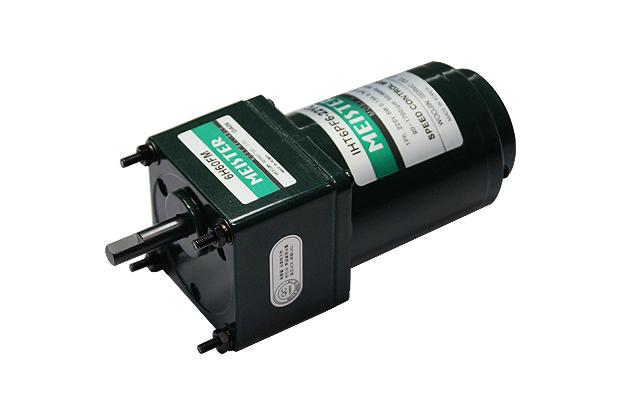

스피드 컨트롤 모터 (60mm 6W)
모델명
IHT6PF6-10, IHT6PF6-11, IHT6PF6-20, IHT6PF6-22, IHT6PF6-1, UIHT6PF6-2C, RHT6PF6-10, RHT6PF6-11, RHT6PF6-20, RHT6PF6-22, RHT6PF6-1, URHT6PF6-2C
사이즈
-
중량
-
제품 상세 정보
ㆍSpeed Control
ㆍTacho-Generator Type
■ PERFORMANCE DATA (DUTY : CONTINUOUS)
| Motor Type | Output (W) |
Voltage (V) |
Freq. (Hz) |
Speed Range (rpm) |
Rated Torque | Rated Current (A) |
Starting | Condenser | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 1200rpm (kgf·cm) |
90rpm (kgf·cm) |
Torque (kgf·cm) |
(V) | (㎌) | ||||||
| IHT6PF6-10 | 6 | 1ø100 | 50 | 90~1400 | 0.41 | 0.10 | 0.24 | 0.40 | 250 | 2.5 |
| 60 | 90~1700 | 0.41 | 0.10 | 0.24 | 0.40 | |||||
| IHT6PF6-11 | 1ø110 | 60 | 90~1700 | 0.49 | 0.12 | 0.24 | 0.50 | 250 | 2.5 | |
| IHT6PF6-20 | 6 | 1ø200 | 50 | 90~1400 | 0.41 | 0.10 | 0.12 | 0.40 | 450 | 0.7 |
| 60 | 90~1700 | 0.41 | 0.10 | 0.12 | 0.40 | |||||
| IHT6PF6-22 | 1ø220 | 60 | 90~1700 | 0.49 | 0.12 | 0.12 | 0.50 | 450 | 0.7 | |
| IHT6PF6-1U | 6 | 1ø115 | 60 | 90~1700 | 0.49 | 0.12 | 0.24 | 0.50 | 250 | 2.5 |
| IHT6PF6-2C | 6 | 1ø220 | 50 | 90~1400 | 0.49 | 0.12 | 0.12 | 0.50 | 450 | 0.6 |
| 7 | 1ø240 | 50 | 90~1400 | 0.57 | 0.14 | 0.12 | 0.55 | |||
■ PERFORMANCE DATA (DUTY : 30 Min.)
| Motor Type | Output (W) |
Voltage (V) |
Freq. (Hz) |
Speed Range (rpm) |
Rated Torque | Rated Current (A) |
Starting | Condenser | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 1200rpm (kgf·cm) |
90rpm (kgf·cm) |
Torque (kgf·cm) |
(V) | (㎌) | ||||||
| RHT6PF6-10 | 6 | 1ø100 | 50 | 90~1400 | 0.41 | 0.10 | 0.30 | 0.45 | 250 | 3.0 |
| 60 | 90~1700 | 0.41 | 0.10 | 0.30 | 0.45 | |||||
| RHT6PF6-11 | 1ø110 | 60 | 90~1700 | 0.49 | 0.12 | 0.30 | 0.55 | 250 | 3.0 | |
| RHT6PF6-20 | 6 | 1ø200 | 50 | 90~1400 | 0.41 | 0.10 | 0.15 | 0.45 | 450 | 0.8 |
| 60 | 90~1700 | 0.41 | 0.10 | 0.15 | 0.45 | |||||
| RHT6PF6-22 | 1ø220 | 60 | 90~1700 | 0.49 | 0.12 | 0.15 | 0.55 | 450 | 0.8 | |
| RHT6PF6-1U | 6 | 1ø115 | 60 | 90~1700 | 0.49 | 0.12 | 0.23 | 0.60 | 250 | 2.5 |
| RHT6PF6-2C | 6 | 1ø220 | 50 | 90~1400 | 0.49 | 0.12 | 0.14 | 0.60 | 450 | 0.8 |
| 7 | 1ø240 | 50 | 90~1400 | 0.57 | 0.14 | 0.14 | 0.70 | |||
- Motor Type은 감속기 직결용인 피니언축으로 표시하였습니다.
- STRAIGHT축의 모터를 희망하시면 Motor Type의 PF를 S로 바꾸어 주문하십시오.
-
- 정격부하 보다 크거나 주위온도가 40℃이상의 조건에서는 온도상승이 급격히 되므로 연속사용이 불가능 합니다.
- 회전방향을 바꿀 때에는 반드시 전원을 차단한 후 정지된 상태에서 재결선 하시기 바랍니다.

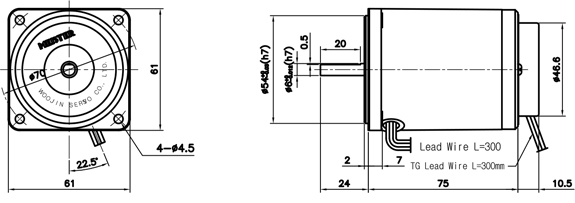

■ MOTOR(STRAIGHT SHAFT) I(R)HT6S6 WT 1.0kg

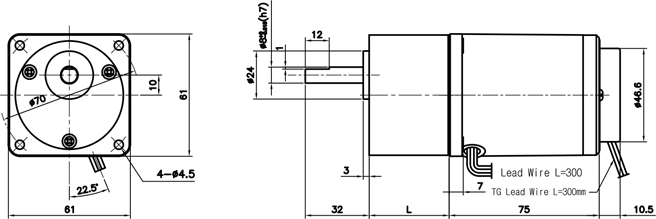

■ GEARED MOTOR I(R)HT6PF6 + 6H□ FM(6H□ FB)WT 1.0+0.3/0.4kg
■ BOLT SIZE
| No | L(mm) | GEAR RATIO | BOLT SIZE |
|---|---|---|---|
| 01 | 30 | 1/3 ~ 1/18 | M4×60 |
| 02 | 40 | 1/20 ~ 1/200 | M4×70 |

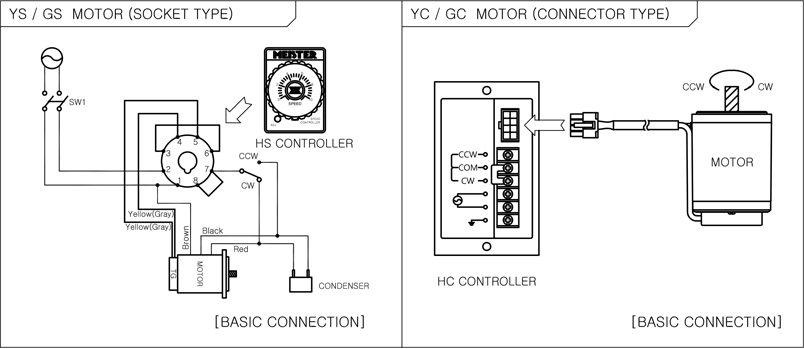

■ WIRING DIAGRAM
- 모터의 회전방향은 샤프트 끝쪽에서 볼때의 회전방향입니다.
- 모터의 회전방향 전환은 모터가 완전히 정지한 후 실시하여 주십시오.
