지금 보고 계신 제품의 제조사에요
(주)우진써보
제조사
(주)우진써보[바로가기]
브랜드
-
SKU
136600
제품명

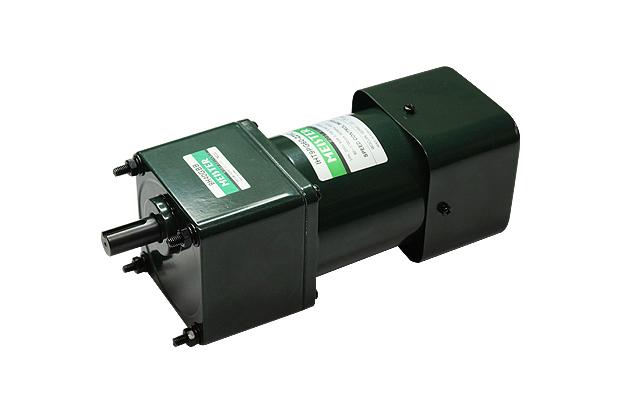

스피드 컨트롤 모터 (90mm 60W)
모델명
IHT9PG60-10, IHT9PG60-11, IHT9PG60-20, IHT9PF40-22, IHT9PG60-1, UIHT9PG60-2C, RHT9PG60-10, RHT9PG60-11, RHT9PG60-20, RHT9PG60-22, RHT9PG60-1, URHT9PG60-2C
사이즈
-
중량
-
제품 상세 정보
ㆍSpeed Control
ㆍTacho-Generator Type
■ PERFORMANCE DATA (DUTY : CONTINUOUS)
| Motor Type | Output (W) |
Voltage (V) |
Freq. (Hz) |
Speed Range (rpm) |
Rated Torque | Rated Current (A) |
Starting | Condenser | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 1200rpm (kgf·cm) |
90rpm (kgf·cm) |
Torque (kgf·cm) |
(V) | (㎌) | ||||||
| IHT9PG60-10 | 60 | 1ø100 | 50 | 90~1400 | 4.14 | 1.03 | 1.50 | 2.30 | 250 | 15.0 |
| 60 | 90~1700 | 4.14 | 1.03 | 1.50 | 2.30 | |||||
| IHT9PG60-11 | 1ø110 | 60 | 90~1700 | 4.87 | 1.22 | 1.50 | 2.80 | 250 | 15.0 | |
| IHT9PG60-20 | 60 | 1ø200 | 50 | 90~1400 | 4.14 | 1.03 | 0.73 | 2.30 | 450 | 4.0 |
| 60 | 90~1700 | 4.14 | 1.03 | 0.73 | 2.30 | |||||
| IHT9PF40-22 | 1ø220 | 60 | 90~1700 | 4.87 | 1.22 | 0.73 | 2.80 | 450 | 4.0 | |
| IHT9PG60-1U | 60 | 1ø115 | 60 | 90~1700 | 4.87 | 1.22 | 1.50 | 2.80 | 250 | 12.0 |
| IHT9PG60-2C | 60 | 1ø220 | 50 | 90~1400 | 4.87 | 1.22 | 0.61 | 2.00 | 450 | 3.5 |
| 70 | 1ø240 | 50 | 90~1700 | 5.68 | 1.42 | 0.61 | 2.50 | |||
■ PERFORMANCE DATA (DUTY : 30 Min.)
| Motor Type | Output (W) |
Voltage (V) |
Freq. (Hz) |
Speed Range (rpm) |
Rated Torque | Rated Current (A) |
Starting | Condenser | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 1200rpm (kgf·cm) |
90rpm (kgf·cm) |
Torque (kgf·cm) |
(V) | (㎌) | ||||||
| RHT9PG60-10 | 60 | 1ø100 | 50 | 90~1400 | 4.14 | 1.03 | 1.60 | 5.00 | 250 | 25.0 |
| 60 | 90~1700 | 4.14 | 1.03 | 1.60 | 5.00 | |||||
| RHT9PG60-11 | 1ø110 | 60 | 90~1700 | 4.87 | 1.22 | 1.60 | 6.00 | 250 | 25.0 | |
| RHT9PG60-20 | 60 | 1ø200 | 50 | 90~1400 | 4.14 | 1.03 | 0.85 | 6.00 | 450 | 6.0 |
| 60 | 90~1700 | 4.14 | 1.03 | 0.85 | 6.00 | |||||
| RHT9PG60-22 | 1ø220 | 60 | 90~1700 | 4.87 | 1.22 | 0.85 | 7.00 | 450 | 6.0 | |
| RHT9PG60-1U | 60 | 1ø115 | 60 | 90~1700 | 4.87 | 1.22 | 1.50 | 5.50 | 250 | 20.0 |
| RHT9PG60-2C | 60 | 1ø220 | 50 | 90~1400 | 4.87 | 1.22 | 0.76 | 5.70 | 450 | 5.0 |
| 70 | 1ø240 | 50 | 90~1700 | 5.68 | 1.42 | 0.76 | 7.00 | |||
- Motor Type은 감속기 직결용인 피니언축으로 표시하였습니다.
- STRAIGHT축의 모터를 희망하시면 Motor Type의 PG를 S로 바꾸어 주문하십시오.
-
- 정격부하 보다 크거나 주위온도가 40℃이상의 조건에서는 온도상승이 급격히 되므로 연속사용이 불가능 합니다.
- 회전방향을 바꿀 때에는 반드시 전원을 차단한 후 정지된 상태에서 재결선 하시기 바랍니다.

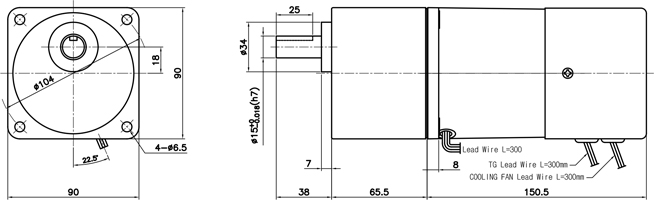

■ MOTOR(STRAIGHT SHAFT) I(R)HT9S60 WT 3.1kg
■ GEARED MOTOR I(R)HT9PG60 + 9H□ GB WT 3.1+1.5kg
■ BOLT SIZE
| TYPE | BOLT SIZE |
|---|---|
| 9H□ GB | M6×90 |
■ KEY SPEC
■ GEARED HEAD 9H□ GBF WT 1.5kg
■ BOLT SIZE
| TYPE | BOLT SIZE |
|---|---|
| 9H□ GBF | M6×25 |
■ KEY SPEC
■ DECIMAL GEAR HEAD 9H10XG WT 0.6kg
■ WIRING DIAGRAM
- 모터의 회전방향은 샤프트 끝쪽에서 볼때의 회전방향입니다.
- 모터의 회전방향 전환은 모터가 완전히 정지한 후 실시하여 주십시오.
