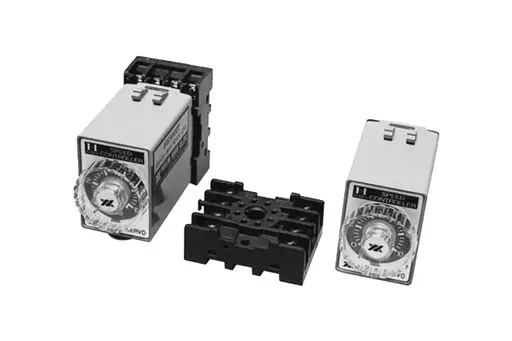

- Plug-In Type (Socket Type)
- with Tacho-Generator
■ GENERAL SPECIFICATION
- 가변속도범위 90~1400rpm(50Hz), 90~1700(60Hz) TACHO GENERATOR 부착 SPEED CONTROL MOTOR용
- 속도설정기 내장
CASE 전면의 속도설정용 가변저항기로 회전속도를 설정 (외부저항기로 별도의 속도설정도 가능함)
- 전기 Brake에 의한 순시정지기능이 가능함
- 표준4각 8핀 소켓사용 (원형소켓도 사용가능)
■ PERFORMANCE DATA
| Controller Type | HS□-11G | HS□-11Y | HS□-22G | HS□-22Y |
|---|---|---|---|---|
| Rated Voltage | 110V | 220V | ||
| Voltage Range | Rated Voltage ±10% | |||
| Line Frequency | 50 / 60Hz | |||
| Motor Output | 6 ~ 120W | |||
| TG Voltage | 24V | 12V | 24V | 12V |
| Speed Range | 90~1400rpm / 90~1700rpm | |||
| Speed Variation | 5% (Standard) | |||
| Speed Setting | Built-in(External Setting Attatchable) | |||
| Brake Time | Electric(By Breaking Current) | |||
| Parallel Operation | Not Applicable | |||
| Slow Up · Down | Not Applicable | |||
| Operation Temp. | -10 ~ 40℃ | |||
| Storage Temp. | -20 ~ 60℃ | |||
| Humidity | Below 85% | |||
■ OUTLINE DIMENSION
■ WIRING DIAGRAM
① ONE DIRECTION(일방향운전) + VARIABLE SPEED(가변)6W~120W
1. 굵은 실선은 모터의 회전방향이 축끝에서 보아 시계방향(CCW)입니다. 반시계방향(CCW)은 점선의 결선으로 하십시오.
② ONE DIRECTION(일방향운전) + VARIABLE SPEED(가변) + BRAKE(제동)6W~25W
1. 굵은 실선은 모터의 회전방향이 축끝에서 보아 시계방향(CCW)입니다. 반시계방향(CCW)은 점선의 결선으로 하십시오.
2. RUN에서 STOP으로 하면 제동(전기BRAKE)이 약 0.5초간 작동하여 모터가 순시정지합니다.
③ ONE DIRECTION(일방향운전) + VARIABLE SPEED(가변) + BRAKE(제동)40W~120W
1. 굵은 실선은 모터의 회전방향이 축끝에서 보아 시계방향(CCW)입니다. 반시계방향(CCW)은 점선의 결선으로 하십시오.
2. RUN에서 STOP으로 하면 제동(전기BRAKE)이 약 0.5초간 작동하여 모터가 순시정지합니다.
④ REVERSIBLE(정역운전) + VARIABLE SPEED(가변)6W~120W
1. 모터의 회전이 완전히 정지한 후 SW2를 전환하십시오.
⑤ REVERSIBLE(정역운전) + VARIABLE SPEED(가변) + BRAKE(제동)6W~25W
1. RUN에서 STOP으로하면 제동(전기 BRAKE)이 약0.5초간 작동하여 모터가 순시정지합니다.
2. 이 0.5초 동안은 SW4,SW5를 조작하지 마십시오.
3. SW4,SW5의 전환은 SW2,SW3의 STOP에서 RUN의 전환보다 빨리 하십시오.
⑥ REVERSIBLE(정역운전) + VARIABLE SPEED(가변) + BRAKE(제동)40W~120W
1. RUN에서 STOP으로하면 제동(전기 BRAKE)이 약0.5초간 작동하여 모터가 순시정지합니다.
2. 이 0.5초 동안은 SW4,SW5를 조작하지 마십시오.
3. SW4,SW5의 전환은 SW2,SW3의 STOP에서 RUN의 전환보다 빨리 하십시오.
■ EXTERNAL SPEED SETTING (외부 속도 설정)
REMOTOE SPEED CONTROL(원격 조작)
1. 본체의 속도설정기는 "0"에 설정하십시오.
2. 배선은 될 수 있는한 짧게 하십시오. TWIST된 SHIELD선을 사용하시고 SHIELD부를 SOCKET의 2번단자에 접속하십시오.
MULTI-STEP SPEED SETTING (다단계 속도 설정)
1. 본체의 속도설정기는 "0"에 설정하십시오.
2. 외부속도설정기 VR1, VR2, VR3로 각각의 속도를 설정하고 SW8로 전환하십시오.
⑦ REVERSIBLE(정역운전) + VARIABLE SPEED(가변) + BRAKE(제동)CONTROLLER의 전기 BRAKE는 사용하지 않을때6W~120W
1. 모터의 회전이 완전히 정지한 후 SW2를 전환하십시오.
2. 전원 SWITCH SW1의 투입시간은 SW4, SW6에 의한 운전개시 신호보다 약0.5초 빠르게 하십시오.\
3. 운전-정지의 조작을 할때는 SW1을 "ON"으로 두고 SW4, SW6로 조작하십시오. 장시간 정지시킬때는 SW1을 끊어 주십시오.
⑧ REVERSIBLE(정역운전) + VARIABLE SPEED(가변) + BRAKE(제동)CONTROLLER의 전기 BRAKE는 사용할 때6W~25W
1. "RUN"으로부터 "STOP"으로 하면 제동(전기BRAKE)이 동작하여 MOTOR가 급정지 합니다.
2. MOTOR가 정지한 후 SW4, SW5를 조작하십시오.
3. SW4, SW5의 전환은 SW2, SW3, SW9의 "STOP"으로부터 "RUN"으로의 전환보다 빠르게 하십시오.
4. 전원 SWITCH SW1의 투입시간은 SW2, SW3, SW9에 의한 운전시동 신호보다 약 0.5초이상 빠르게 하십시오.
5. 운전-정지의 조작을 할때는 SW1을 "ON"으로 두고 SW2, SW3, SW9로 조작하십시오. 장시간 정지시킬때는 SW1을 끊어 주십시오.
40W~120W
