ㆍOFF BRAKE TYPE
ㆍDUTY 30 Min.
■ PERFORMANCE DATA (DUTY : 30 Min.)
| Motor Type | Output (W) |
Voltage (V) |
Freq. (Hz) |
Rating | Starting | Brake | Condenser | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Current (A) |
Torque (kgf·cm) |
Speed (rpm) |
Torque (kgf·cm) |
Input (W) |
Torque (kgf·cm) |
(V) | (㎌) | ||||
| RHK9PU180-10 | 180 | 1ø100 | 50 | 3.50 | 13.48 | 1300 | 6.20 | 10 | 10.0 | 250 | 40.0 |
| 60 | 3.50 | 10.95 | 1600 | 6.50 | |||||||
| RHK9PU180-11 | 1ø110 | 60 | 3.50 | 10.95 | 1600 | 7.50 | 10 | 10.0 | 250 | 40.0 | |
| RHK9PU180-20 | 180 | 1ø200 | 50 | 1.50 | 12.98 | 1350 | 6.00 | 10 | 10.0 | 450 | 8.0 |
| 60 | 1.50 | 10.62 | 1650 |
6.00 |
|||||||
| RHK9PU180-22 | 1ø220 | 60 | 1.50 | 10.62 | 1650 | 7.00 | 10 | 10.0 | 450 | 8.0 | |
| RHK9PU180-2C | 150 | 1ø220 | 50 | 1.51 | 11.68 | 1250 | 7.50 | 10 | 10.0 | 450 | 8.0 |
| 180 | 1ø240 | 50 | 1.51 | 14.02 | 1250 | 8.50 | |||||
- Motor Type은 감속기 직결용인 피니언축으로 표시하였습니다.
- STRAIGHT축의 모터를 희망하시면 Motor Type의 PU를 S로 바꾸어 주문하십시오.
-
- 정지하지 않은 상태에서 바로 반대방향으로 회전을 하게 되면 MOTOR에 무리한 관성이 가해져 파손 및 수명이 단축됩니다.
- 기동 TORQUE가 INDUCTION MOTOR에 비해 높습니다.
■ RATED TORQUE OF GEARED MOTOR
| Speed of Geared Motor | rpm | 500 | 300 | 200 | 120 | 100 | 60 | 50 | 30 | 20 | 15 | 10 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Gear Ratio | 50Hz | 3 | 5 | 7.5 | 12.5 | 15 | 25 | 30 | 50 | 75 | 100 | 150 |
| 60Hz | 3.6 | 6 | 9 | 15 | 18 | 30 | 36 | 60 | 90 | 120 | 180 | |
| RHK9PU180 + 9H□UB | 33 | 55 | 82 | 123 | 147 | 221 | 265 | 300 | 300 | 300 | 300 | |
| 32 | 53 | 80 | 120 | 144 | 216 | 259 | 300 | 300 | 300 | 300 | ||
| (unit : kg·cm) | ||||||||||||
-
- 감속모터의 회전수(Speed of Geared Motor)는 모터의 회전수 (50Hz에서 1500rpm, 60Hz에서 1800rpm)를 기준하여 산출하였습니다.
- 실사용시의 회전수는 부하의 크기에 따라 위의 표보다 2~15% 작게 됩니다.
-

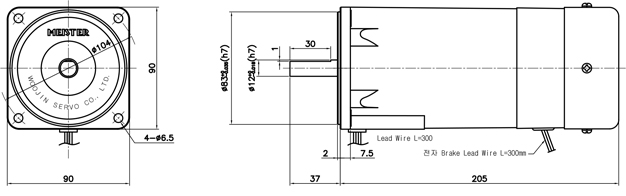

■ MOTOR(STRAIGHT SHAFT) RHK9S180 WT 4.0kg

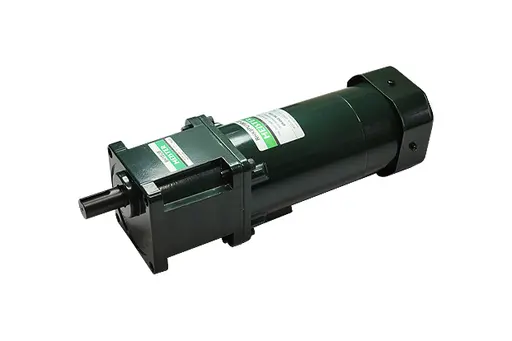

■ GEARED MOTOR RHK9PU180 + 9H□ UB WT 4.0+2.0kg
■ BOLT SIZE
| TYPE | BOLT SIZE |
|---|---|
| 9H□ UB | M6×25 |
■ KEY SPEC
■ DECIMAL GEAR HEAD 9H10XGU WT 0.6kg
■ WIRING DIAGRAM
- 모터의 회전방향은 샤프트 끝쪽에서 볼때의 회전방향입니다.
- 모터의 회전방향 전환은 모터가 완전히 정지한 후 실시하여 주십시오.
