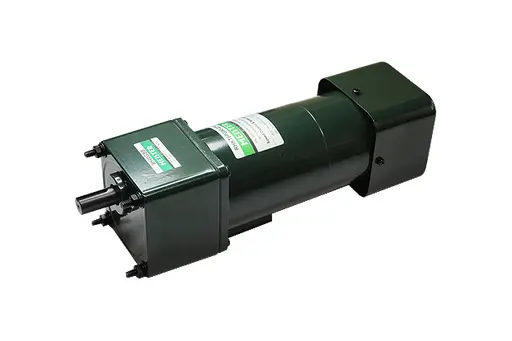

ㆍ90mm 90WOFF BRAKE TYPE
ㆍTacho-Generator Type
■ PERFORMANCE DATA (DUTY : 30 Min.)
| Motor Type | Output (W) |
Voltage (V) |
Freq. (Hz) |
Speed Range (rpm) |
Rated Torque | Rated Current (A) |
Brake | Condenser | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 1200rpm (kgf·cm) |
90rpm (kgf·cm) |
Input (W) |
Torque (kgf·cm) |
(V) | (㎌) | ||||||
| RHKT9PG90-10 | 90 | 1ø100 | 50 | 90~1400 | 6.21 | 1.55 | 2.30 | 10 | 10.0 | 250 | 30.0 |
| 60 | 90~1700 | 6.21 | 1.55 | 2.30 | |||||||
| RHKT9PG90-11 | 1ø110 | 60 | 90~1700 | 7.30 | 1.83 | 2.30 | 10 | 10.0 | 250 | 30.0 | |
| RHKT9PG90-20 | 90 | 1ø200 | 50 | 90~1400 | 6.21 | 1.55 | 1.30 | 10 | 10.0 | 450 | 7.0 |
| 60 | 90~1700 | 6.21 | 1.55 | 1.30 | |||||||
| RHKT9PG90-22 | 1ø220 | 60 | 90~1700 | 7.30 | 1.83 | 1.30 | 10 | 10.0 | 450 | 7.0 | |
| RHKT9PG90-1U | 90 | 1ø115 | 60 | 90~1700 | 7.30 | 1.83 | 2.00 | 10 | 10.0 | 250 | 25.0 |
| RHKT9PG90-2C | 90 | 1ø220 | 50 | 90~1400 | 7.30 | 1.83 | 0.97 | 10 | 10.0 | 450 | 6.0 |
| 100 | 1ø240 | 50 | 90~1400 | 8.11 | 2.03 | 0.97 | |||||
- Motor Type은 감속기 직결용인 피니언축으로 표시하였습니다.
- STRAIGHT축의 모터를 희망하시면 Motor Type의 PG를 S로 바꾸어 주문하십시오.
-
- 정격부하 보다 크거나 주위온도가 40℃이상의 조건에서는 온도상승이 급격히 되므로 연속사용이 불가능 합니다.
- 회전방향을 바꿀 때에는 반드시 전원을 차단한 후 정지된 상태에서 재결선 하시기 바랍니다.
■ RATED TORQUE OF GEARED MOTOR
| Speed of Geared Motor | rpm | 500 | 300 | 200 | 120 | 100 | 60 | 50 | 30 | 20 | 15 | 10 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Gear Ratio | 50Hz | 3 | 5 | 7.5 | 12.5 | 15 | 25 | 30 | 50 | 75 | 100 | 150 |
| 60Hz | 3.6 | 6 | 9 | 15 | 18 | 30 | 36 | 60 | 90 | 120 | 180 | |
| RHKT9PG60 + 9H□GB | 15 | 25 | 38 | 63 | 75 | 113 | 136 | 200 | 200 | 200 | 200 | |
| RHKT9PG60 + 9H□GB | 18 | 30 | 45 | 75 | 91 | 136 | 163 | 200 | 200 | 200 | 200 | |
| (unit : kg·cm) | ||||||||||||
-
- 감속모터의 회전수(Speed of Geared Motor)는 모터의 회전수 (50Hz에서 1500rpm, 60Hz에서 1800rpm)를 기준하여 산출하였습니다.
- 실사용시의 회전수는 부하의 크기에 따라 위의 표보다 2~15% 작게 됩니다.
-
■ MOTOR(STRAIGHT SHAFT) RHKT9S90 WT 4.0kg
■ GEARED MOTOR RHKT9PG90 + 9H□ GB WT 4.0+1.5kg
■ BOLT SIZE
| TYPE | BOLT SIZE |
|---|---|
| 9H□ GB | M6×90 |
■ KEY SPEC
■ GEARED HEAD 9H□ GBF WT 1.5kg
■ BOLT SIZE
| TYPE | BOLT SIZE |
|---|---|
| 9H□ GBF | M6×25 |
■ KEY SPEC
■ DECIMAL GEAR HEAD 9H10XG WT 0.6kg
■ WIRING DIAGRAM
- 모터의 회전방향은 샤프트 끝쪽에서 볼때의 회전방향입니다.
- 모터의 회전방향 전환은 모터가 완전히 정지한 후 실시하여 주십시오.
