개요

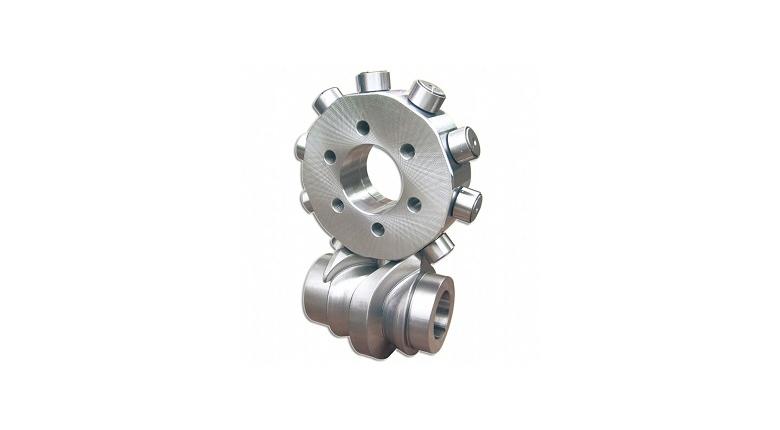

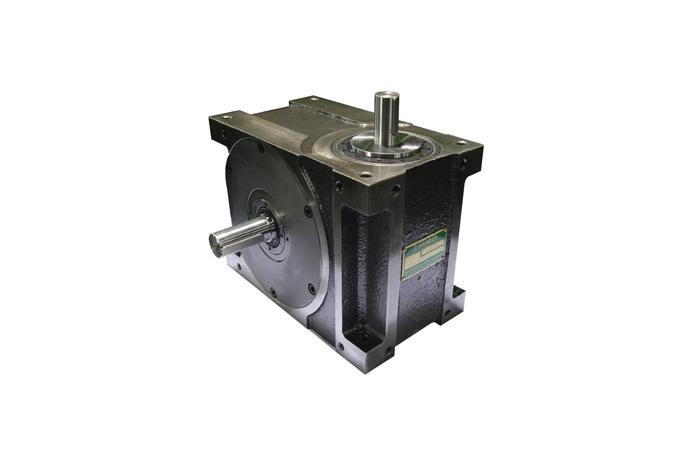

표준 TYPE (CF / CS) ROLLER GEAR INDEX DRIVE에 비하여 캠 직경을 크게 설계한 유니트입니다. CAM 직경이 커지면서 기존의 표준 TYPE CAM 이 안고 있던 UNDERCUT, 압력각 제한 문제등을 극복할 수 있습니다.
또한 일반적으로 ROLLER GEAR INDEX에서 2등분의 최소 할부각이 270°이나 CU SERIES의 최소할부 각은 120° 가 가능합니다.
표준 TYPE의 경우 정지각이 작아 정지시간을 조절하는데 클러치, 브레이크, SERVO MOTOR 등 주변 동력전달 장치가 추가로 더 필요하거나 고가의 동력전달원을 사용했으나 CU SERIES는 정지각을 크게 줄 수 있어 정지시간 제어에 보다 간편하고 효과적입니다.

특징

1. 작은 할부각
    등분에 필요한 할부각을 작게 가능하므로 CYCLE TIME 내에서 정지 시간을 길게 할 수 있습니다.

2. 표준화된 규격
    축간거리 80 ~ 200 MM 까지 4종을 표준화하였습니다.

3. 자유로운 부착
    표준으로 6면을 모두 사용가능하게 전면에 부착 TAP이 가공되어 있습니다.

4. OPTION
    토크 리미트, 감속기, 클러치, 브레이크모터 등이 부착가능합니다

제품기종(Size) 리스트

080  110  140  200
