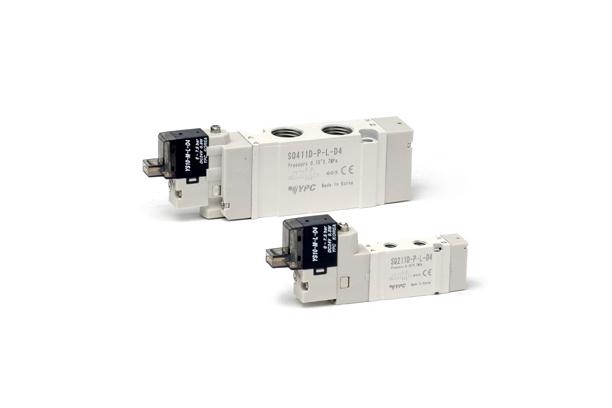

콤팩트 솔레노이드밸브
SQ
직접 배관형
다양한 회로구성
설치높이 축소 콤팩트형
고유량 파일롯식
내구성 향상
SQ200 Series 설치높이 축소 콤팩트형, 콤팩트 고유량 파일롯식솔레노이브 밸브
모델명 | 전환방식 | 유효단면적 | 배관형식 | 정격전압 |
---|---|---|---|---|
SQ211 | 2위치 싱글 | 2.3㎟ | 직접배관 M5 | DC12V, DC24V |
SQ220 | 2위치 더블 | 2.3㎟ | 직접배관 M5 | DC12V, DC24V |
SQ233 | 3위치 Close Center | 1.8㎟ | 직접배관 M5 | DC12V, DC24V |
SQ243 | Exhaust Center | 1.8㎟ | 직접배관 M5 | DC12V, DC24V |
SQ253 | Pressure Center | 1.8㎟ | 직접배관 M5 | DC12V, DC24V |
SCB21-D-00 | ㅡ | ㅡ | ㅡ | ㅡ |
SQ300 Series 설치높이 축소 콤팩트형, 콤팩트 고유량 파일롯식솔레노이브 밸브
모델명 | 전환방식 | 유효단면적 | 배관형식 | 정격전압 |
---|---|---|---|---|
SQ311 | 2위치 싱글 | 9.0㎟ | 직접배관 1/8 | AC110V, AC220V, AC24V, DC12V, DC24V |
SQ320 | 2위치 더블 | 9.0㎟ | 직접배관 1/8 | AC110V, AC220V, AC24V, DC12V, DC24V |
SQ333 | 3위치 Close Center | 7.5㎟ | 직접배관 1/8 | AC110V, AC220V, AC24V, DC12V, DC24V |
SQ343 | Exhaust Center | 7.5㎟ | 직접배관 1/8 | AC110V, AC220V, AC24V, DC12V, DC24V |
SQ353 | Pressure Center | 7.5㎟ | 직접배관 1/8 | AC110V, AC220V, AC24V, DC12V, DC24V |
SCB31-D-00 | ㅡ | ㅡ | ㅡ | ㅡ |
SQ400 Series 설치높이 축소 콤팩트형, 콤팩트 고유량 파일롯식솔레노이브 밸브
모델명 | 전환방식 | 유효단면적 | 배관형식 | 정격전압 |
---|---|---|---|---|
SQ411 | 2위치 싱글 | 16.0㎟ | 직접배관 1/4 | AC110V, AC220V, AC24V, DC12V, DC24V |
SQ420 | 2위치 더블 | 16.0㎟ | 직접배관 1/4 | AC110V, AC220V, AC24V, DC12V, DC24V |
SQ433 | 3위치 Close Center | 12.0㎟ | 직접배관 1/4 | AC110V, AC220V, AC24V, DC12V, DC24V |
SQ443 | Exhaust Center | 12.0㎟ | 직접배관 1/4 | AC110V, AC220V, AC24V, DC12V, DC24V |
SQ453 | Pressure Center | 12.0㎟ | 직접배관 1/4 | AC110V, AC220V, AC24V, DC12V, DC24V |
SCB41-D-00 | ㅡ | ㅡ | ㅡ | ㅡ |
