지열히트펌프 시스템 개요
열원 : 지하를 구성하는 토양, 암반 및 지하수가 가지고 있는 열에너지원으로 태양열의 51%를 지표면과 해수면에서 흡수 저장된 열원으로 지표면에서 500m 이하의 천부지열을 활용
온도 : 지하 10m 이하부터는 12℃ ~ 17℃로 일정한 온도를 유지하여 상대적으로 겨울에 따뜻하고 여름에는 시원한 특성을 가지고 있음
활용 : 연중 15℃ 내외로 유지되는 지열에너지를 히트펌프와 같은 에너지변환장치를 이용하여 건축물의 냉난방에 활용.
방법 : 지중열교환기를 지중에 매설하여 지열히트펌프와 열교환하는 방식
구성 : 지중열교환기, 지열히트펌프, 실내냉난방, 배관으로 구성
지열히트펌프 시스템 특징
안정성 | 경제성 | 친환경성 | 편리성 |
|
|
|
|
지열히트펌프 시스템 분류
분류 | 구분 | 개념도 | 특징 |
---|---|---|---|
에너지 공급 방식 | 물 대 공기 방식 |
|
|
물 대 물 방식 |
|
||

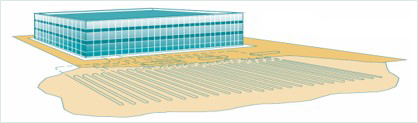

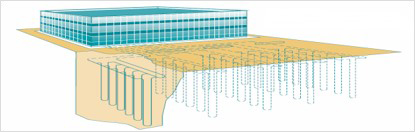

열원 공급 방식 | 지중열 이용 방식 |
|
|
지하수 이용 방식 |
|
||
지표수 이용 방식 |
|
지열히트펌프 시스템 구성
지열히트펌프 시스템 설치
물대공기 지열히트펌프
모델 | RGUW080C9C | RGUW100C9C | RGUW120C9E | RGUW200C9C | RGUW200C9E | RGUW240C9C | RGUW260C9E |
---|---|---|---|---|---|---|---|
히트펌프 용량 (kw) | 냉방: 22.2, 난방: 21.1 |
냉방: 25.1, 난방 26.3 |
냉방: 30.1, 난방 29.9 |
냉방: 52.1, 난방 54.9 |
냉방: 55.8, 난방 55.5 |
냉방: 66.4, 난방 68.0 |
냉방: 71.4, 난방: 73.6 |
성적계수 (COP) | 4.48/3.64 | 4.40/3.67 | 4.95/3.89 | 4.36/3.75 | 5.40/4.19 | 4.34/3.84 | 4.92/4.17 |
압축기 | 인버터 스크롤 | 인버터 스크롤 | 인버터 스크롤 | 인버터 스크롤 | 인버터 스크롤 | 인버터 스크롤 | 인버터 스크롤 |
유량 (LPM) | 71 | 88 | 105 | 177 | 195 | 198 | 250 |
냉매 | R-410A | R-410A | R-410A | R-410A | R-410A | R-410A | R-410A |
제품 중량 (kg) | 127 | 127 | 140 | 140 | 240 | 248 | 266 |
제품 치수 (W x H x D) | 755 × 997 × 500 | 755 × 997 × 500 | 755 × 997 × 500 | 755 × 997 × 500 | 920 × 1,337 × 760 | 920 × 1,342 × 760 | 920 × 1,342 × 760 |
최대 배관 길이(m) | 100 | 100 | 100 | 130 | 150 | 117 | 120 |
KS 인증 여부 | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
물대물 지열히트펌프
모델 | ACGR0259BA3 | ACGR0359BA3 | ACGR0409BA2 | ACGR0509BA3 | ACGR0559BA3 | ACGR0609BA2 | ACGR0809BA2 |
---|---|---|---|---|---|---|---|
히트펌프 용량 (kw) | 냉방: 80, 난방: 77 |
냉방: 114, 난방: 116 |
냉방: 140, 난방: 140 |
냉방: 160, 난방: 150 |
냉방: 183, 난방: 183 |
냉방: 210, 난방: 210 |
냉방: 280, 난방: 280 |
성적계수 (COP) | 4.88/3.84 | 5.89/3.94 | 5.55/3.96 | 4.85/3.89 | 5.72/3.92 | 5.57/3.88 | 5.61/3.91 |
압축기 | 인버터 스크롤 | 인버터 스크롤 | 인버터 스크롤 | 인버터 스크롤 | 인버터 스크롤 | 인버터 스크롤 | 인버터 스크롤 |
유량 (LPM) | 262 | 366 | 454 | 513 | 593 | 680 | 908 |
냉매 | R-410A | R-410A | R-410A | R-410A | R-410A | R-410A | R-410A |
제품 중량 (kg) | 360 | 733 | 733 | 733 | 1,100 | 1,100 | 1,466 |
제품 치수 (W x H x D) | 630 x 1,897 x 902 | 1,260 x 1,997 x 902 | 1,260 x 1,997 x 902 | 1,260 x 1,997 x 902 | 1,890 x 1,997 x 902 | 1,890 x 1,997 x 902 | 1,890 x 1,997 x 902 |
법정 냉돈톤(RT) | 9.39 | 18.78 | 18.78 | 18.78 | 19.96 | 28.18 | 37.57 |
KS 인증 여부 | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
조달우수제품
인증서 | 구분 | 내용 |
---|---|---|
지정번호 | 2018128 | |
품명 | 지열에너지를 활용한 2단가열식 지열시스템 | |
발급일자 | 2018-10-04 | |
인증현황 |
|
구분 | 물 대 공기 방식 | 물 대 물 방식 |
---|---|---|
개념도 | ||
특징 |
|
|
