Product Name

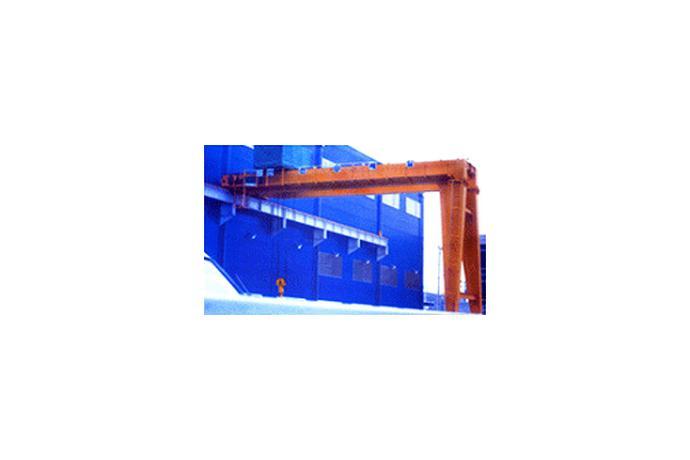

Single Girder Gantry Crane
Model Name
ECG-Series
Size
-
Weight
-
Product Details
제품 특징
ㆍ용량 : 0.5 TON ~ 20 TON
ㆍ지상에 설치된 주행Rail위에 LEG가 있는 Crane으로 주로 옥외에 설치되어 사용됩니다.
ㆍWALK-WAY가 있으므로 보수점검이 편리합니다.
ㆍ기본 사양에 없는 용량은 당사로 별도 문의바랍니다.
단면도
세부사항
| 형명 | 용량 (ton) |
최대스팬 (m) |
양정 L(m) |
속도/모터 (m/min)(㎾) |
개략치수(mm) | 주행휠 (mmØ) |
주행레일 (kg/m) |
||||
| 권상 | 횡행 | 주행 | N | A | B | ||||||
| ECG-01 | 1 | 7.5 | 6 또는 12 |
8/1.4 또는 5.2/1.0 |
13/0.13 또는 25/0.3 |
25/0.75 또는 16/0.5 |
730 | 3500 ~ 5000 |
4000 ~ 5500 |
200 | 15 22 |
| 9 | |||||||||||
| 12 | |||||||||||
| 15 | |||||||||||
| 18 | |||||||||||
| 19.5 | |||||||||||
| 21 | |||||||||||
| 22 | |||||||||||
| ECG-02 | 2 | 7.5 | 7.2/7.6 또는 4.4/1.6 |
13/0.3 또는 25/0.6 |
840 | ||||||
| 9 | |||||||||||
| 12 | |||||||||||
| 15 | |||||||||||
| 17.5 | 30/1.5 또는 20/1 |
3500 ~ 4050 |
4000 ~ 4550 |
250 | |||||||
| 18 | |||||||||||
| 20.5 | |||||||||||
| ECG-03 | 3 | 7.5 | 7.2/3.8 또는 4.4/2.4 |
20/0.75 또는 16/0.5 |
980 | 3500 ~ 5000 |
4000 ~ 5500 |
200 | 22 | ||
| 9 | |||||||||||
| 12 | 30/1.5 또는 20/1 |
3500 ~ 4050 |
4000 ~ 4550 |
250 | |||||||
| 15 | |||||||||||
| 17.5 | |||||||||||
| ECG-05 | 5 | 9 | 8 또는 12 |
5.3/5.0 | 25/1.0 또는 16/0.6 |
996 | |||||
| 12 | |||||||||||
| 14.5 | |||||||||||
| ECG-10 | 10 | 9 | 12 | 6/12 또는 4.5/9 |
15/1.8 또는 10/1.2 |
1420 | 4000 ~ 5000 |
4600 ~ 5600 |
315 | 30 37 |
|
| 12 | |||||||||||
| 15 | |||||||||||
