Product Name
Double Girder Gantry Crane
Model Name
ECT-Series
Size
-
Weight
-
Product Details
제품 특징
ㆍ용량 : 2 TON ~ 100 TON

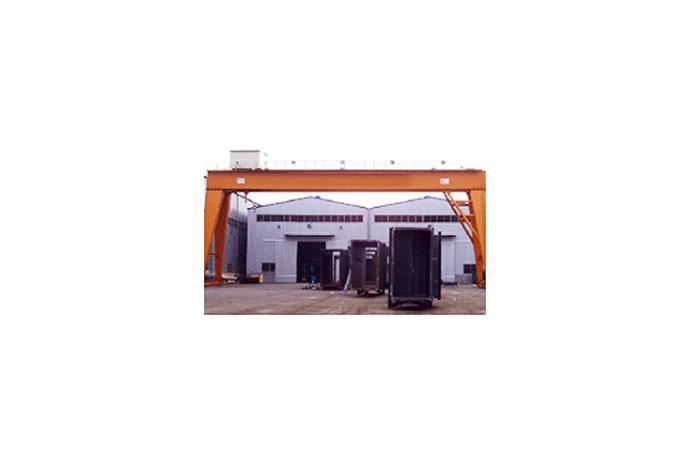

ㆍGantry Crane은 주로 현장 작업여건에 따라 노천에 설치하며 Crane의 용량, 높이, 넓이는 제한을 받지 않는 것이 특징이며 각종 자재들을 운반·적재할 수 있고 주로 대형 CRANE을 설치하며, 넓은 공간 활용을 할 수 있는 것이 장점이다.
ㆍWALK-WAY가 있으므로 보수점검이 편리합니다.
ㆍ기본 사양에 없는 용량은 당사로 별도 문의바랍니다.
단면도
세부사항
| 형명 | 용량 (ton) |
최대스팬 (m) |
양정 L(m) |
속도/모터 (m/min)(㎾) |
개략치수(mm) | 주행휠 (mmØ) |
주행레일 (kg/m) |
|||||
| 권상 | 횡행 | 주행 | N | R | A | B | ||||||
| ECT-03 | 3 | 15 | 6 또는 12 |
10/5.3 6.7/3.6 |
18/0.6 또는 12/0.4 |
20/1 또는 30/1.5 |
345 | 650/950 | 4000 ~ 5000 |
4500 ~ 5500 |
250 | 22 30 |
| 17.5 | ||||||||||||
| 20 | ||||||||||||
| ECT-05 | 5 | 10 | 8 또는 12 |
8/7.5 또는 5.3/5 |
346 | 900/1150 | ||||||
| 12.5 | ||||||||||||
| 15 | ||||||||||||
| 17.5 | 4000 ~ 5000 |
4600 ~ 5600 |
315 | |||||||||
| 20 | ||||||||||||
| ECT-10 | 10 | 10 | 12 | 6/12 또는 4.5/9 |
18/1.0 또는 12/0.67 |
680 | 950/1200 | 30 37 |
||||
| 12.5 | ||||||||||||
| 15 | ||||||||||||
| 17.5 | 20/1.5 또는 30/2.2 |
4000 ~ 5500 |
4800 ~ 5850 |
400 | ||||||||
| 20 | ||||||||||||
| ECT-15 | 15 | 10 | 6/20 또는 4.5/15 |
18/1.8 또는 12/1.2 |
830 | 1000/1300 | 4000 ~ 6000 |
4950 ~ 6950 |
500 630 |
|||
| 12.5 | ||||||||||||
| 15 | ||||||||||||
| 17.5 | ||||||||||||
| 20 | ||||||||||||
| ECT-20 | 20 | 10 | 5/20 또는 3.75/15 |
20/2.2 또는 30/3.7 |
880 | 1300 | 37 | |||||
| 12.5 | ||||||||||||
| 15 | ||||||||||||
| 17.5 | 4000 ~ 6000 |
5100 ~ 7100 |
630 710 800 |
|||||||||
| 20 | ||||||||||||
| ECT-30 | 30 | 10 | 3.2/20 또는 2.5/15 |
18/1.8x2 12/1.2x2 |
990 | 1400 | ||||||
| 12.5 | ||||||||||||
| 15 | 4000 ~ 6000 |
5200 ~ 7200 |
||||||||||
| 17.5 | ||||||||||||
| 20 | ||||||||||||
