공기 절삭유 냉각 장치
Mini Vortex Tube
Vortex Hexagon Tubes
작동 원리

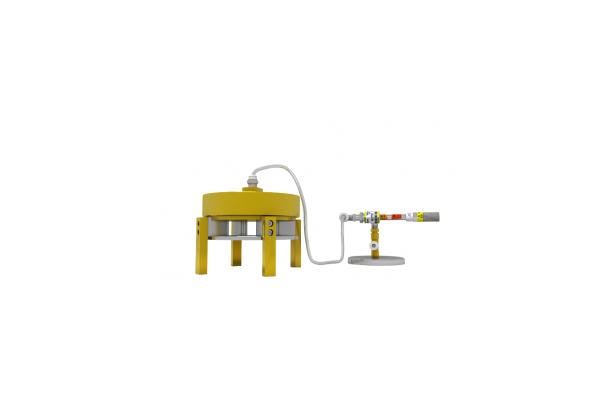

산업현장에서 공작기계와 같은 기계 가공장치에 사용되는 절삭유를 보다 간편하고 효과적으로 냉각시킬 수 있는 볼텍스 튜브와 네오디뮴을 이용한 가공 기계 절삭유 보호 냉각장치입니다.
제품을 공작기계 절삭유 보관함 또는 그 주변에 설치해 고정합니다.
압축공기를 공급원으로 하여 냉기와 온기를 분리 토출시키는 볼텍스 튜브의 원리를 이용한 이 제품은, 공작기계 절삭유 함내부에 저온의 압축공기와 고온의 압축공기를 배출시킵니다. 동시에 저온의 압축공기는 냉기 토출구를 지나 냉기 체임버(Chamber) 오리피스를 통해 차가운 기포를 발생시키고 절삭유 함 내부에 보관된 절삭유를 유동시켜 줍니다.
이때, 피삭재를 절삭하는 과정에서 발생하는 미세한 금속 칩 (chips) 등의 이물질은 네오디뮴에 달라붙게 되고, 달라붙은 이물질의 간편한 제거를 위해 네오디뮴을 감싸고 있는 메쉬(mesh) 망에 포집됩니다.
모든 작업이 끝난 후 이물질이 포집된 메쉬(mesh) 망을 제거해 줍니다.
폐유로 인한 이물질은 절삭유 표면층에 부유하며 산소의 침투를 막아 각종 미생물, 혐기성 균등의 번식이 쉬운 환경을 만들게 됩니다. 이로 인한 절삭유의 부패는 폼알데하이드(formaldehyde) 등의 발암 물질, 유독가스, 악취 등 각종 해로운 요소들을 만들어내며 근로 환경과 제품의 품질에 좋지 않은 결과를 초래할 수 있습니다.
공작기계 절삭유 냉각장치를 사용하면 절삭유를 유화 상태로 유지하게 하여 절삭유의 부패와 박테리아 증식을 억제하고 불쾌한 냄새 없이 작업할 수 있게 해주며, 가공 후 절삭유 보관함에 냉각된 절삭유를 효율적으로 재사용 할 수 있도록 가공 공정을 개선해 줍니다.
특장점
- 공구의 성능 및 수명 향상
- 가공물의 스크래치 감소
- 피삭재를 찍힘, 변색, 얼룩 등으로부터 보호
- 미생물 부패로 인한 불쾌한 냄새 방지
- 최적의 pH 수준을 유지하며 산소 공급
- 박테리아 성장을 점진적으로 억제
- 산화로부터 철 합금 보호
- 폐기 비용 절감
- 수소 공급으로 부패 및 변질 방지
- 사용 중 즉각적인 ON/OFF 스위치 제어 가능
- 장시간 사용에도 보수 불필요
- 전기 및 프레온 가스 (CFCs)등 화학 물질 불필요
- 근본적인 안전한 제품
- 스파크가 발생하지 않으며 EMI/RFI (전자파/무선 주파수)의 방해를 받지 않음
- 진동이 발생하지 않으며 작동 시 조용함 (70dBA 이내)
- Environment-Friendly
- Safety
- Maiintenance-free
- No Electricty required
- 간단한 설치
사용 예
참고 : pH (Potential of Hydrogen)
pH란 수소이온(H+)의 p는 마이너스 로그(-log) pH = log(H+)가 된다.
수소 이온 농도로 7을 기준
숫자가 7 이상 "알카리성 (Alkali)" , 7 "중성 (Neutral)", 7 이하 "산성 (Acidic)"
※ 볼텍스 튜브의 소결 수지 소음기는 1년에 1회 물로 세척해 주시기 바랍니다.
