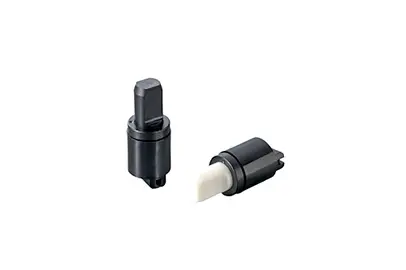

요동 댐퍼 (일방향성/고정식)
Model Name
FYN-P1-R103
Series
Rotary Damper
Data
-
Manufacturer information
provider logo
SEYANG MECHATRONICS

Rotary damper, Voltex tube, Air cooling machine, Air knife, Stopper cylinder, Buffer, In line filter

Problem with product info?
Update request
Manufacturer
SEYANG MECHATRONICS
Brand
-
SKU
139582
Product Name
요동 댐퍼 (일방향성/고정식)
Model Name
FYN-P1-R103, FYN-P1-L103, FYN-P1-R153, FYN-P1-L153, FYN-P1-R183, FYN-P1-L183
Size
-
Weight
-
Product Details
최대사용각도 115°
사용온도범위 -5~50℃
제품질량 10.5±1g
본체케이스, 캡재질 폴리부틸렌테레프탈레이트(PBT)
회전축재질 폴리부틸렌테레프탈레이트(PBT)
사용오일 실리콘오일





사양

형 식 최대사용토르크 반전토르크 회전방향
FYN-P1-R103 1 N·m (10 kgf·cm) 0.3 N·m (3 kgf·cm) 시계방향
FYN-P1-L103 반시계방향
FYN-P1-R153 1.5 N·m (15 kgf·cm) 0.5 N·m (5 kgf·cm) 시계방향
FYN-P1-L153 반시계방향
FYN-P1-R183 1.8 N·m (18 kgf·cm) 0.8 N·m (8 kgf·cm) 시계방향
FYN-P1-L183 반시계방향

주) 측정온도는 23℃± 2℃ 입니다.









댐퍼의 사용 방법

① FYN-P1 시리즈는 그림A 와 같이 수직 위치에서 회전 낙하하는 덮개에서는 완전 닫히기 직전에 토르크가 강하게 발생하도록 설계되어 있습니다. 그림B와 같이 수평 위치에서 회전 낙하하는 덮개에서는 완전 닫히기직전에 토르크가 강하기 때문에 덮개를 닫을 수 없는 경우가 있습니다.
② 그림과 같이 덮개에서 댐퍼를 사용하고 싶을 경우 아래의 식으로 댐퍼토르크를 계산하십시오.
③ 회전축과 결합한 부품은 최대한 반동이 생기지 않도록 접속해 주십시오. 반동이 생기면 회전 낙하 시에 덮개의 속도 감속이 잘 되지 않습니다. 회전축, 본체 케이스의 고정용 상대 수치는 아래와 같습니다.
④ 댐퍼 특성은 사용 환경 온도에 의해 변화합니다. 일반적으로 온도가 올라가면 댐퍼 특성은 약해지고 환경온도가 내려가면 댐퍼 특성은 강해집니다. 이것은 댐퍼 내부의 오일 점도가 온도의 영향을 받아서 점성이 변화하기 때문에, 온도가 상온으로 돌아오면 댐퍼 특성도 원래대로 돌아옵니다. 회전 자유낙하의 동작 시간은 아래 그래프를 참고해 주십시오.
⑤ 댐퍼의 동작 각도는 아래와 같이 115。됩니다. 그 이상으로 댐퍼를 회전시키면, 댐퍼가 파손 될 수 있으니 반드시 외부 스톱퍼를 설치해 주십시오. 댐퍼각도는 본체 뒷부분의 설치용 이면폭을 기준으로 합니다. 회전 종료 위치는 이면폭을 기준으로 90。위치에 놓이게 됩니다.
⑥ FYN-P1 시리즈는 고정식이므로 토르크 조정은 할 수 없습니다. 다만, 사용하고 있는 오일의 점도를 변경하고 토르크 수치를 1~1.8N·m의 범위에서 특주 대응이 가능합니다.
⑦ 댐퍼는 토르크 발생 방향이 기종에 따라 달라집니다. 댐퍼 사용 방법에 따라 기종을 선택해 주십시오.
