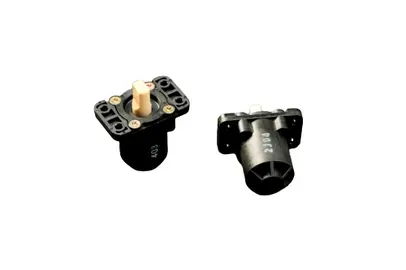

최대사용각도 | 108° |
---|---|
사용온도범위 | -5~50℃ |
제품질량 | 33±3g |
본체케이스, 캡재질 | 폴리부틸렌테레프탈레이트(PBT) |
회전축재질 | 폴리페닐렌 아황산염(PPS) |
사용오일 | 실리콘오일 |
사양
형 식 | 최대사용토르크 | 반전토르크 | 회전방향 |
---|---|---|---|
FYN-K1-R403 | 4 N·m (40 kgf·cm) | 1 N·m (10 kgf·cm) | 시계방향 |
FYN-K1-L403 | 반시계방향 |
댐퍼의 사용 방법
① FYN-K1시리즈는 그림A와 같이 수직 위치에서 회전 낙하하는 덮개에서는 완전 닫히기 직전에 토르크가 강하게 발생하도록 설계되어 있습니다.그림B와 같이 수평 위치에서 회전 낙하하는 덮개에서는 완전히 닫히기 직전에 토르크가 강하기 때문에 덮개를 닫을 수 없는 경우가 있습니다. | |
② 그림과 같은 덮개에서 댐퍼를 사용하고 싶을 경우, 아래의 식으로 댐퍼토르크를 계산합니다. |
③ 회전축과 결합한 부품은 최대한, 반동이 생기지 않도록 접속해 주십시오. 반동이 생기면 회전 낙하 시에 덮개의 속도가 감소하지 않을 수 있습니다. 회전축, 본체 케이스의 고정용 상대 수치는 아래와 같습니다. |
④ 댐퍼 특성은 사용 환경 온도에 의해 변화합니다. 일반적으로 환경 온도가 올라가면 댐퍼 특성은 약해지고 환경 온도가 내려가면 댐퍼 특성은 강해집니다. 이것은 댐퍼 내부의 오일 점도가 온도의 영향을 받아서 점성이 변화하기 때문에, 온도가 상온으로 돌아오면 댐퍼 특성도 원래대로 돌아옵니다. 회전 자유낙하의 동작 시간은 그래프를 참고해 주십시오. | |
⑤ 댐퍼의 동작 각도는 아래와 같이 108。가 됩니다. 그 이상으로 댐퍼를 회전시키면, 댐퍼가 파손이 될 수 있으니 반드시 외부 스토퍼를 설치해 주십시오. | |
⑥ FYN-K1시리즈는 고정식이므로 토르크 조정은 할 수 없습니다. 다만, 사용하고 있는 오일의 점도를 변경하고 토르크 수치를 2~4N·m의 범위에서 특주대응이 가능합니다. | |
⑦ 댐퍼는 토르크 발생 방향이 기종에 따라 달라집니다. 댐퍼의 사용 방법에 따라 기종을 선택해 주십시오. |
