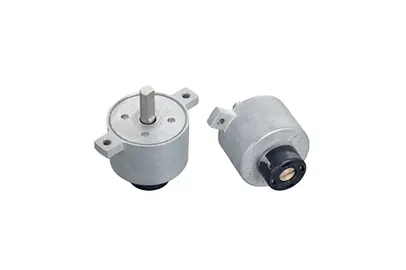

요동 댐퍼 (양방향성/일방향성/조정식)

요동 댐퍼 (양방향성/일방향성/조정식)

Model Name

FYT-H1(2)-104

Series

Rotary Damper

View AllView All Series

Data

Manufacturer information

SEYANG MECHATRONICS

Rotary damper, Voltex tube, Air cooling machine, Air knife, Stopper cylinder, Buffer, In line filter

Inquiry

How to order

Problem with product info?

Update request

Manufacturer

SEYANG MECHATRONICS

Brand

SKU

139588

Product Name

요동 댐퍼 (양방향성/일방향성/조정식)

Model Name

FYT-H1(2)-104, FYN-H1(2)-R104, FYN-H1(2)-L104

Size

Weight

Product Details

최대사용각도	105°
사용온도범위	-5~50℃
제품질량	H1:240±10g / H2:235±10g
본체케이스, 캡재질	아연합금(ZDC)
회전축재질	S25C
사용오일	실리콘오일

사양

형 식	최대사용토르크	반전토르크	회전방향
FYT-H1(2)-104	10 N·m (100 kgf·cm)	-	양방향
FYN-H1(2)-R104	10 N·m (100 kgf·cm)	0.5 N·m (5 kgf·cm)	시계방향
FYN-H1(2)-L104	10 N·m (100 kgf·cm)	0.5 N·m (5 kgf·cm)	반시계방향

주) 측정온도는23℃±2℃입니다.

댐퍼의 사용 방법

① FYN-H1 시리즈는 그림A와 같이 수직 위치에서 회전 낙하하는 덮개에서는 완전 닫히기 직전에 토르크가 강하게 발생하도록 설계되어 있습니다. 그림B와 같이 수평 위치에서 회전 낙하하는 덮개에서는 완전 닫히기 직전에 토르크가 강하기 때문에 덮개를 닫을 수 없는 경우가 있습니다.FYN-H1 시리즈는 시계방향, 반시계방향으로 양방향으로 토르크가 발생합니다. 또한 FYN-H1 시리즈의 모양에 토르크 조정용 고정구멍이 설치되어 있지 않으므로 전 각도에서 토르크는 일정하게 되어 있습니다.

② 그림과 같은 덮개에서 댐퍼를 사용하고 싶을 경우, 아래의 식으로 댐퍼 토르크를 계산합니다.	③ 회전축과 결합한 부품은 최대한, 반동이 생기지 않도록 접속해 주십시오.반동이 생기면 회전 낙하 시에 덮개의 속도가 감소하지 않을 수 있습니다. 회전축, 본체 케이스의 고정용 상대 수치는 아래와 같습니다.
④ 댐퍼 특성은 사용 환경 온도에 의해 변화합니다. 일반적으로 환경 온도가 올라가면 댐퍼 특성은 약해지고 환경 온도가 내려가면 댐퍼 특성은 강해집니다. 이것은 댐퍼 내부의 오일점도가 온도의 영향을 받아서 점성이 변화하기 때문에 온도가 상온으로 돌아오면 댐퍼 특성도 원래대로 돌아옵니다. 회전 자유 낙하의 동작 시간은 그래프를 참고해 주십시오.

⑤ 댐퍼의 동작 각도는 아래와 같이 설치 플랜지를 중심으로 ±52.5。됩니다. 사용 방법에 맞춰서 설치 위치를 정해 주십시오. 특히, 이 이상으로 회전시키면 댐퍼가 파손될 수 있으니 반드시 외부 스토퍼를 설치해 주십시오.

⑥ 댐퍼의 조정 방법 가) FYT-H1(H2) 및 FYN-H1(H2) 시리즈는 본체 뒷부분에 설치된 조정 손잡이로 발생 토르크를 조정할 수 있습니다. 마이너스(-) 구멍에 드라이버를 꽂아서 돌려주십시오. 나) 발생 토르크를 크게 하고 싶은 경우는 조정 다이얼을 H방향으로 돌려주십시오. 다) 발생 토르크를 작게 하고 싶은 경우는 조정 다이얼을 L방향으로 돌려주십시오. 라) 조정 다이얼은 1회전 이상 돌리면 안됩니다. 1회전 이상 계속 돌리면 조정축이 빠져 버리거나 오일 누유가 발생합니다. 마) 조정 후에는 잠금 나사로 고정시켜 주십시오. 고정하지 않고 사용하시면 토르크가 변화하는 경우가 있습니다. ⑦ 댐퍼는 토르크 발생 방향이 기종에 따라 달라집니다. 댐퍼의 사용 방법에 따라 기종을 선택해 주십시오.
