사용압력 범위(P1) | 설정(감압)압력(P2) | 사용유체 | 사용유체온도 |
---|---|---|---|
0.2 ∼ 10㎏f/㎠ | 3.0㎏f/㎠ ±15% | 일반수도물,우물물 또는 정수된물 |
상온 |
허용 주위온도 | 보관 주위온도 | 접속방법 | 취부방향 |
60°C 이하 | -20 ~ 70°C | FITTING 3/8” – FITTING 3/8” FITTING 5/16” – FITTING 5/16” |
도면참조 |
사양

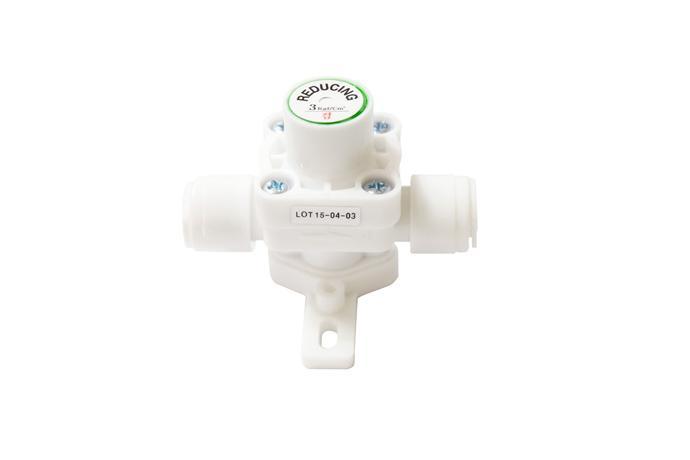

이 규격은 급수용으로 사용하는 PRESSURE REDUCING VALVE(이하 감압VALVE라한다)에 대하여 규정합니다.
사용유체 |
일반수도물, 우물물 또는 정수된물 |
---|---|
사용압력의 범위 |
0.2~10.0Kgf/cm² |
셋팅압력 급수압력 (P1) 출수압력 (P2) |
6 Kgf/cm² |
출수(개방)유량 |
5.0ℓ/min 이상 (셋팅압력 조건유량) |
최고 내수압 |
17.5 Kgf/cm²의 수압을 1분간 가했을때 |
사용유체의 온도 |
1~80°C (단, 동결이 없을 것) |
허용주위 온도 |
60°C 이하 |
보관주위 온도 |
-20 ~ 70°C |
