제품명
무대기계용 권상기
모델명
-
사이즈
-
중량
-
제품 상세 정보

특장점

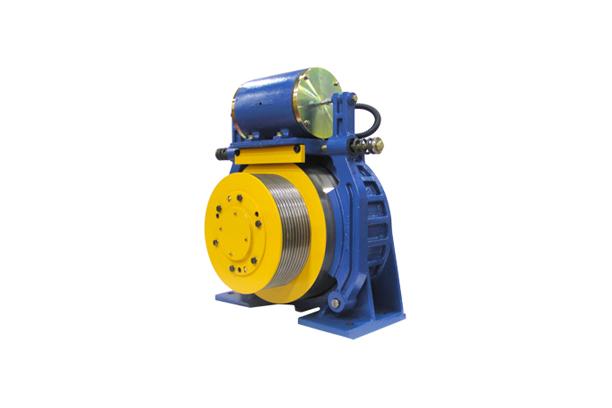

무대기계용 권상기는 대부분 수입품 기어드 타입을 사용하고 있으나 기어가 없는 타입으로 국내 최초 개발하여 적용하고 있습니다.

- 기어부분이 삭제되어 제품 size Compact화 실현.
- 수입품 기어드형 대비 효율 30% 이상 향상.
- 기어부분 소음이 없어 획기적인 소음감소 실현.
- 모든 설계를 권상기 설계기술을 적용하여 최고의 안전율 확보.


[풀리타입]


[드럼타입]





주요 SPEC

최대속도90m/min(1.75m/s)
Motor용량11kw
Sheave경Φ340
Rope경 X 본수Φ6.35X10본
Roping/Wrapping1:1/single
권상기자중420kg
축하중5,000kg




                     [풀리타입]



                     [드럼타입]

항목기준항목기준
선간 전압(V)360온도상승
(Deg)
(1시간 정격)
권선80↓
권선저항(75℃)(Ω)(선간저항)0.976 ±10%외피70↓
정격출력(W)11000부하 Bearing40↓
전류(A)25↓반부하 Bearing30↓
효율(%)91↑절연저항(MΩ) (DC500V 인가)100↑
역률(%)88↑

내전압(V)

AC 2000V, 1분
회전수(RPM)83.556소음(dB(A))55↓
&역기전력상수(Vrms/krpm)(선간전압)1690 ±5%역기전력 왜형률(상전압,정격 speed)5% 이내

구분항목기준
Sheave외주 편심량0.15mm↓
Balancing량(100rpm기준)50g↓ (G6.3)
Brake제동 토크(kgf.m)255
Coil 온도 상승(Deg.)75↓ (운전 Duty 0.6)
소음(dB(A))55↓
절연저항(MΩ)(DC500V인가)100↑
내전압(V)AC2000V, 1분
