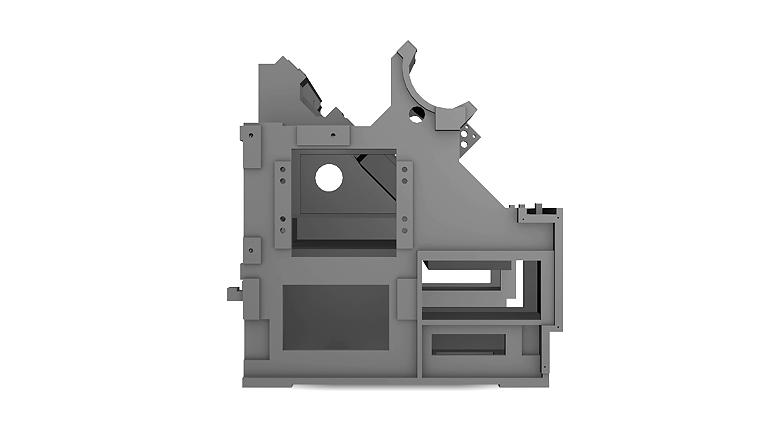

45° Slant의 일체형 고강성 베드구조 채택
열변형을 최소화한 안정된 유니트 구성

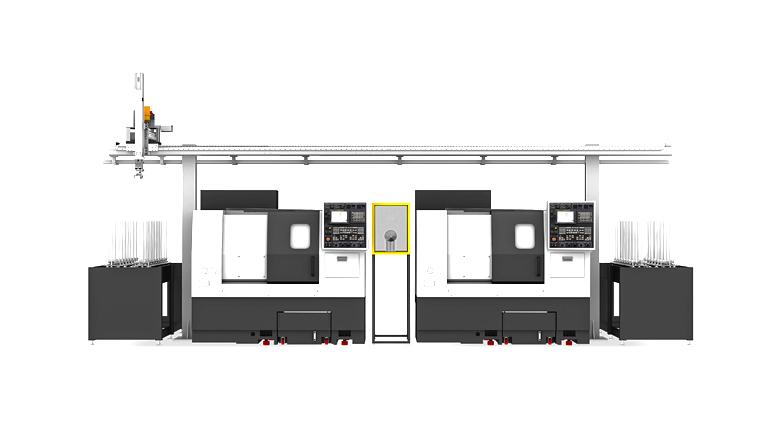

고생산성을 고려한 기계 구성요소 및 확장성 부여
탁월한 급이송 능력 : 30m/min

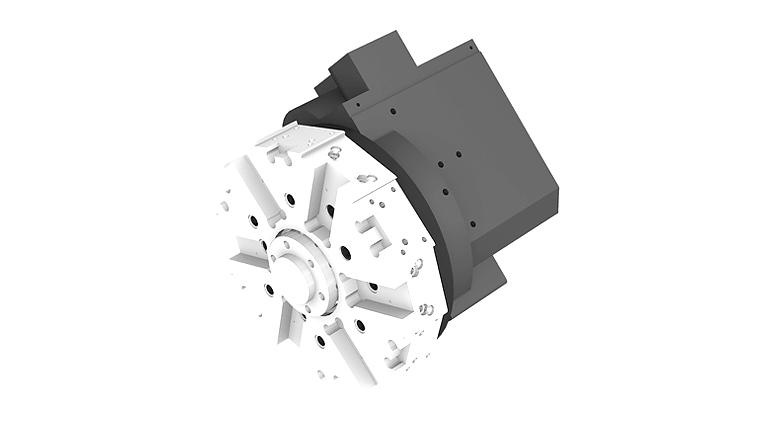

신뢰성 있는 고속의 서보터렛 채택 : 0.1초/Index
유수분리장치등의 환경친화적 설계
콤팩트한 구조로 좁은 공간에도 설치가 용이
인체공학적 설계로 Chuck 및 Tool 등에 접근성이 우수
Description |
Unit |
E160C |
E160LC |
E160LMC |
최대가공경 |
mm |
280 |
280 |
190 |
최대가공길이 |
mm |
280 |
510 |
450 |
척사이즈 |
inch |
8″ |
8″ |
8″ |
주축 구동방식 |
- |
Belt |
Belt |
Belt |
주축 회전수 |
r/min |
4,000 |
4,000 |
4,000 |
주축 출력 |
kw |
11/7.5 |
11/7.5 |
15/11 |
주축 토크 |
N.m |
64.4/126 |
64.4/126 |
94.5/171.8 |
최대이송거리(X/Z) |
mm |
165/330 |
165/530 |
165/460 |
급 이송속도(X/Z) |
m/min |
30/30 |
30/30 |
30/30 |
슬라이드 방식(축) |
- |
LM |
LM |
LM |
공구보유수 |
EA |
10 |
10 |
12 |
공구크기 |
mm |
25/32 |
25/32 |
20/32 |
회전공구 회전수 |
r/min |
- |
- |
4,500 |
