45° Slant의 일체형 고강성 베드구조 채택
열변형을 최소화한 안정된 유니트 구성

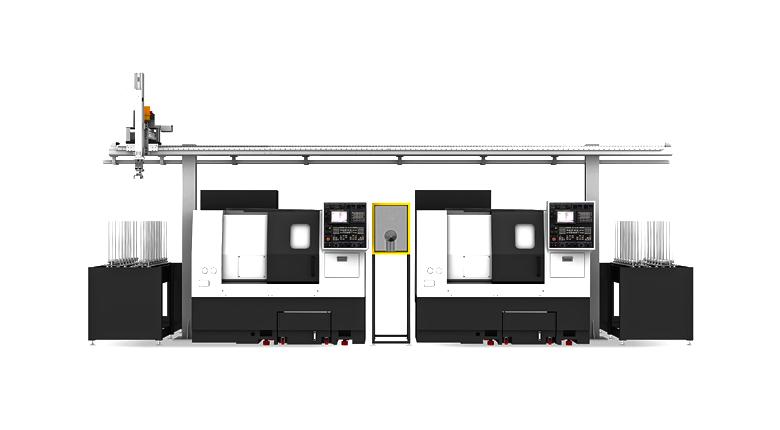

고생산성을 고려한 기계 구성요소 및 확장성 부여
탁월한 급이송 능력 : 36m/min (E200A/MA/C/MC)

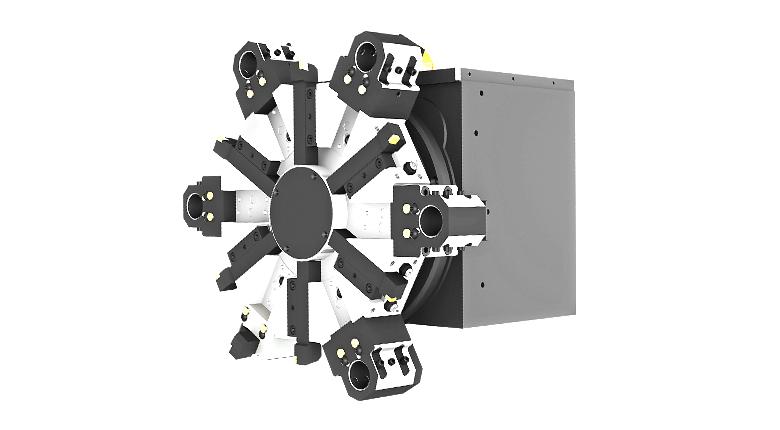

신뢰성 있는 고속의 서보터렛 채택 : 0.12초/Index

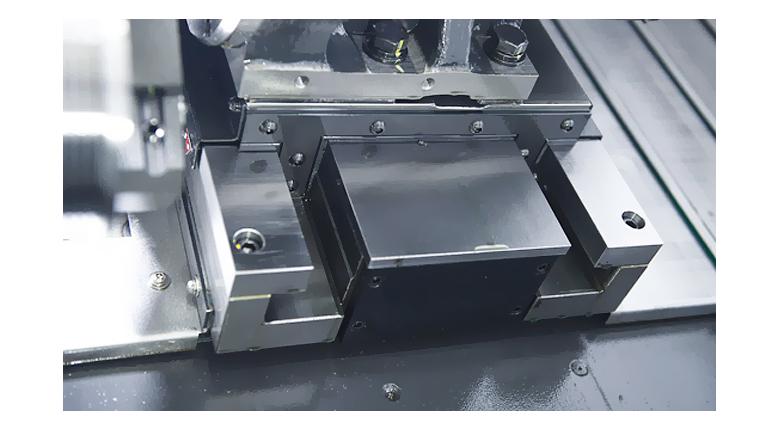

절삭 대응을 위한 Box Guide 적용 (E200PA/PC)
팩트한 구조로 좁은 공간에도 설치가 용이
인체공학적 설계로 Chuck 및 Tool 등에 접근성이 우수
Description |
Unit |
E200A |
E200MA |
E200PA |
최대가공경 |
mm |
350 |
290 |
350 |
최대가공길이 |
mm |
300 |
255 |
280 |
척사이즈 |
inch |
6″ |
6″ |
6″ |

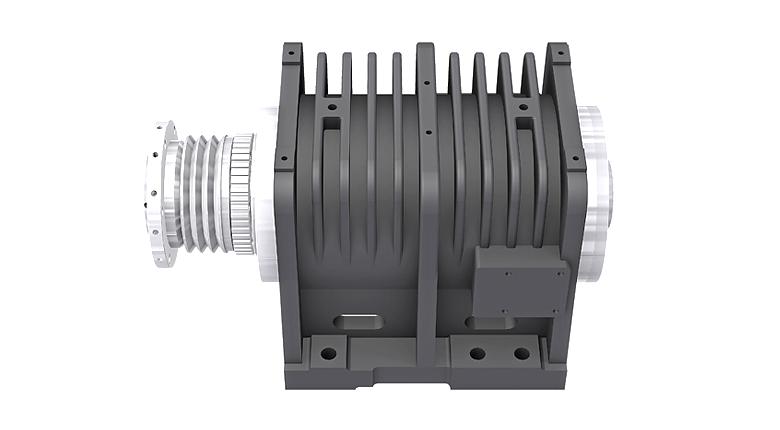

주축 구동방식 |
- |
Belt |
Belt |
Belt |
주축 회전수 |
r/min |
6,000 |
6,000 |
6,000 |
주축 출력 |
kw |
11/15 |
11/15 |
11/15 |
주축 토크 |
N.m |
52.5/92.5 |
52.5/92.5 |
52.5/92.5 |
최대이송거리(X/Z) |
mm |
210/330 |
210/286 |
210/330 |
급 이송속도(X/Z) |
m/min |
36/36 |
36/36 |
24/24 |
슬라이드 방식(축) |
- |
LM |
LM |
BOX |
공구보유수 |
EA |
12 |
12 |
12 |
공구크기 |
mm |
25/32 |
20/32 |
25/32 |

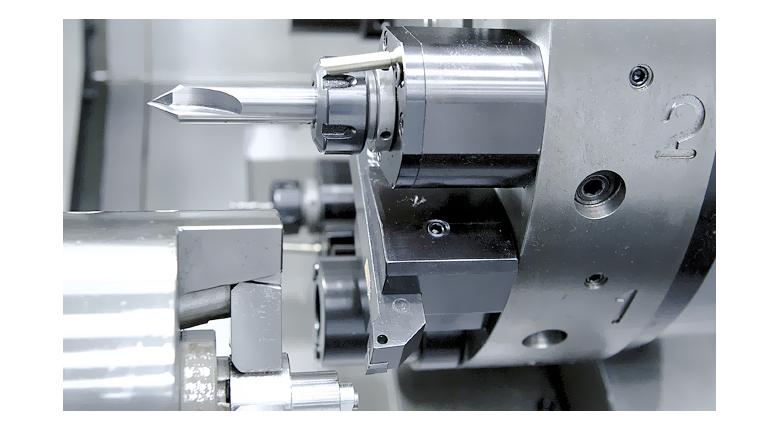

회전공구 회전수 |
r/min |
- |
4,500 |
- |
