45° Slant의 일체형 고강성 베드구조 채택

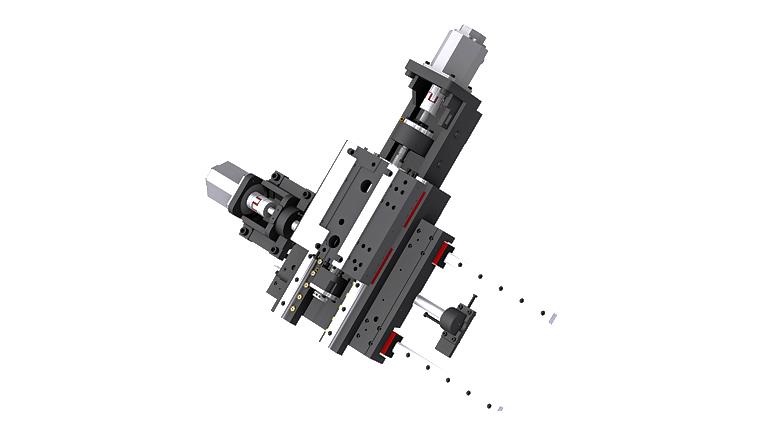

열변형을 최소화한 안정된 유니트 구성

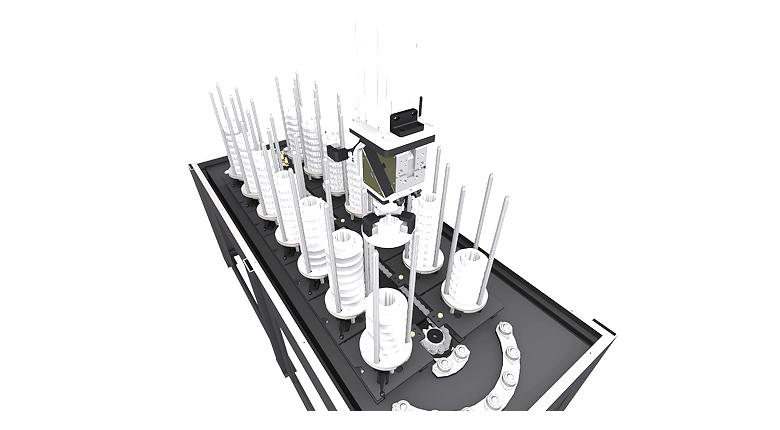

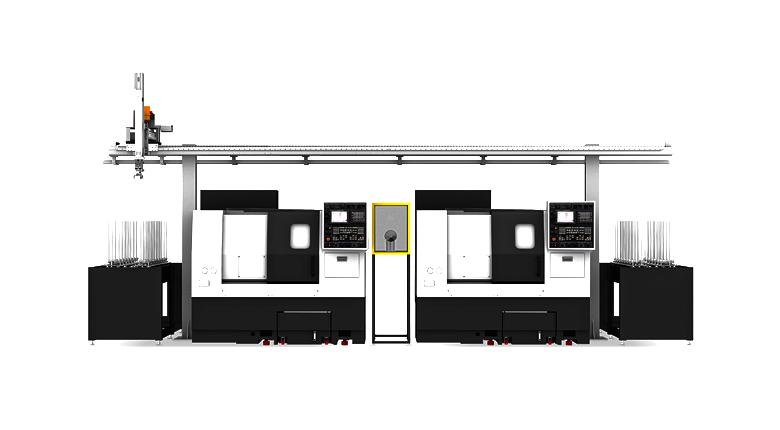

고생산성을 고려한 기계 구성요소 및 확장성 부여
탁월한 급이송 능력 : 36m/min (E200A/MA/C/MC)

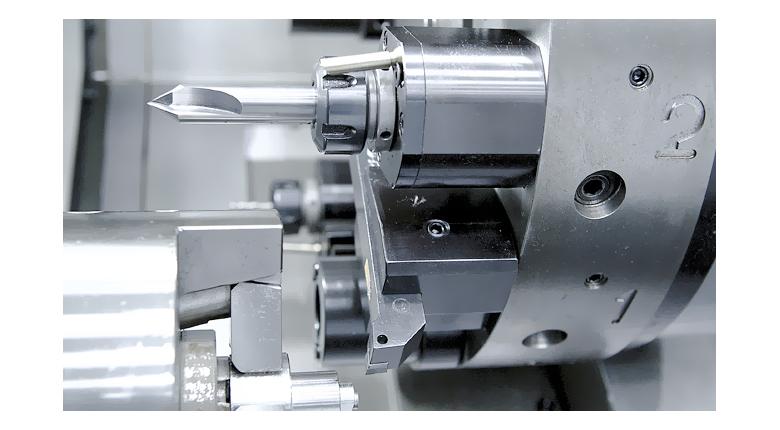

신뢰성 있는 고속의 서보터렛 채택 : 0.12초/Index

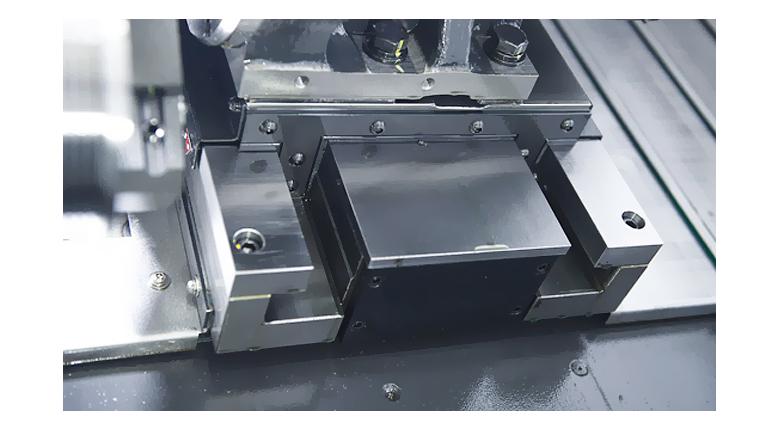

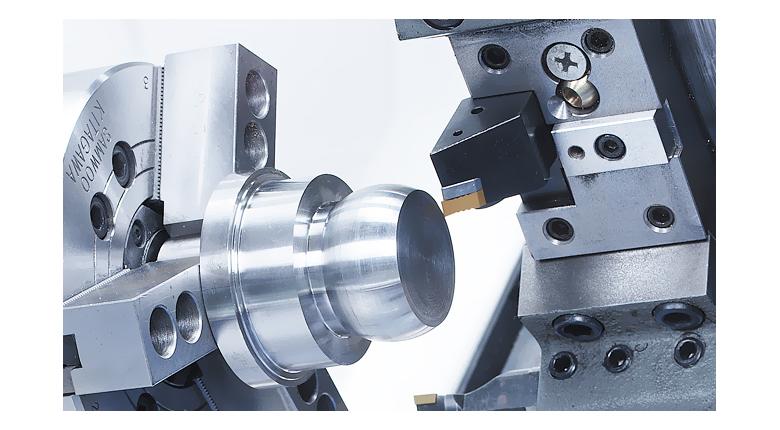

중절삭 대응을 위한 Box Guide 적용 (E200PA/PC)

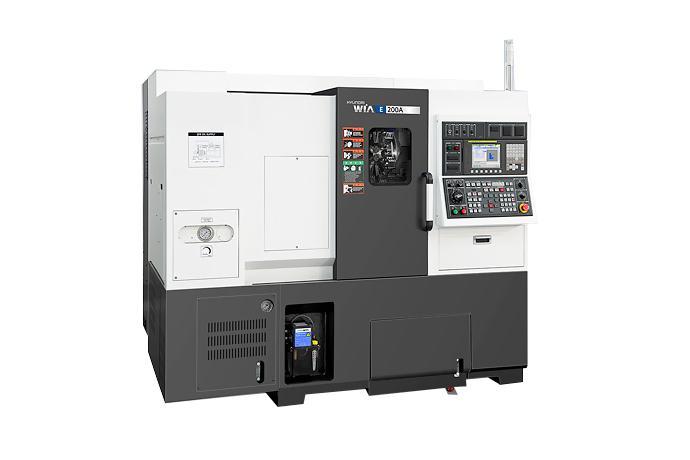

콤팩트한 구조로 좁은 공간에도 설치가 용이
인체공학적 설계로 Chuck 및 Tool 등에 접근성이 우수
Description | Unit | E200C | E200MC | E200PC |
최대가공경 | mm | 350 | 290 | 350 |
최대가공길이 | mm | 270 | 255 | 270 |
척사이즈 | inch | 8″ | 8″ | 8″ |

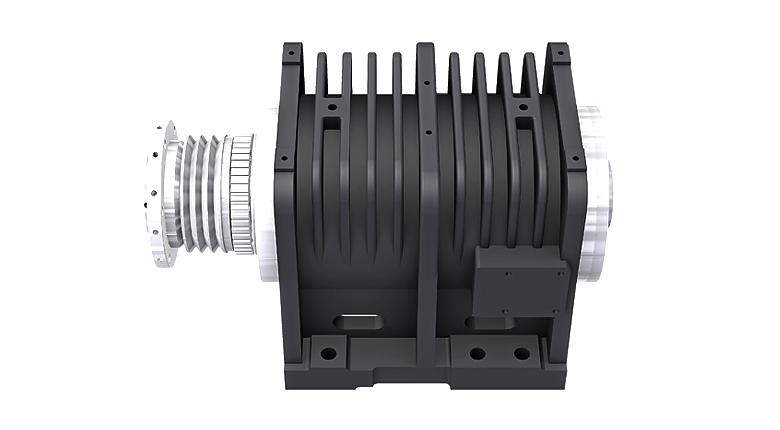

주축 구동방식 | - | Belt | Belt | Belt |
주축 회전수 | r/min | 4,000 | 4,000 | 4,000 |
주축 출력 | kw | 11/15 | 11/15 | 11/15 |
주축 토크 | N.m | 92/167 | 92/167 | 92/167 |
최대이송거리(X/Z) | mm | 210/330 | 210/286 | 210/310 |
급 이송속도(X/Z) | m/min | 36/36 | 36/36 | 24/24 |
슬라이드 방식(축) | - | LM | LM | BOX |
공구보유수 | EA | 12 | 12 | 12 |
공구크기 | mm | 25/40 | 20/32 | 25/40 |
회전공구 회전수 | r/min | - | 4,500 | - |

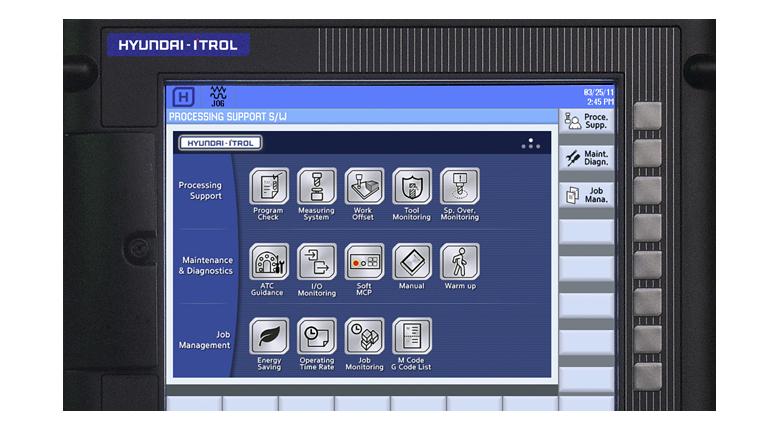

CNC | - | H/W FANUC i | H/W FANUC i | H/W FANUC i |
