45° Slant의 일체형 고강성 베드구조 채택

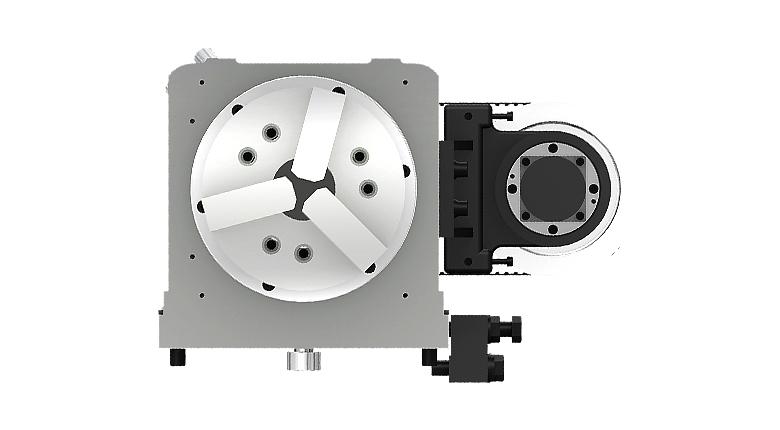

열변형을 최소화한 안정된 유니트 구성

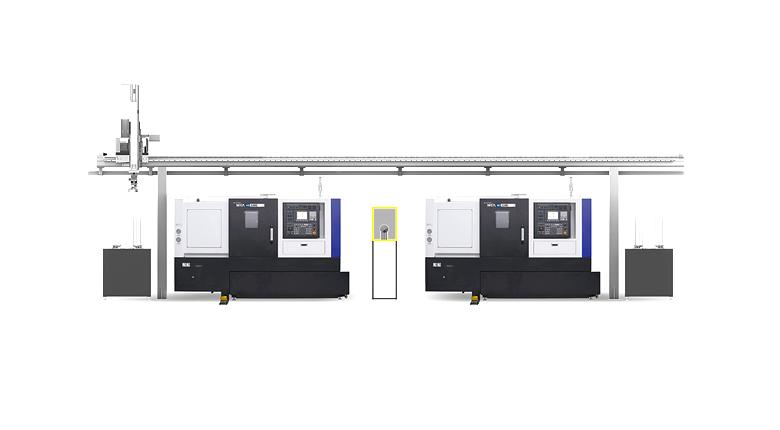

고생산성을 고려한 기계 구성요소 및 확장성 부여
탁월한 급이송 능력 : 30m/min (Z축)

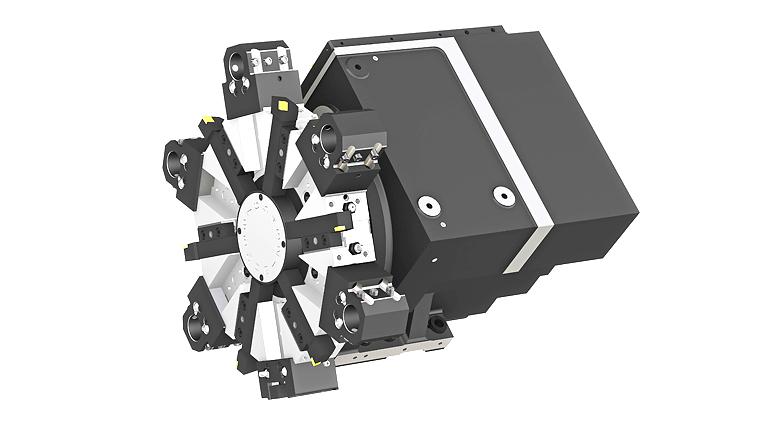

신뢰성 있는 고속의 서보터렛 채택 : 0.12초/Index

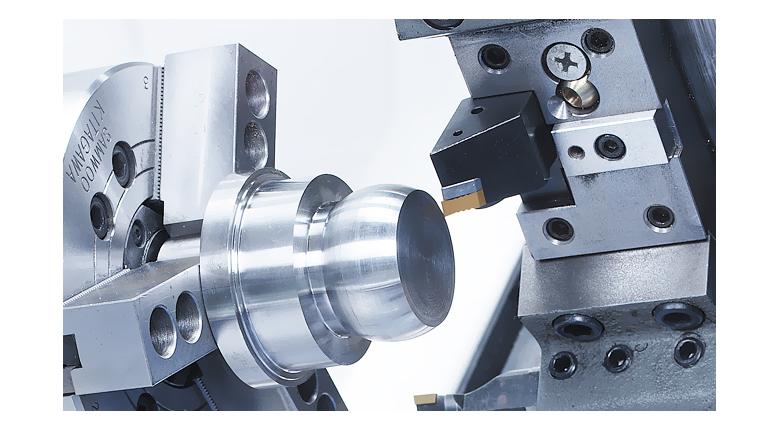

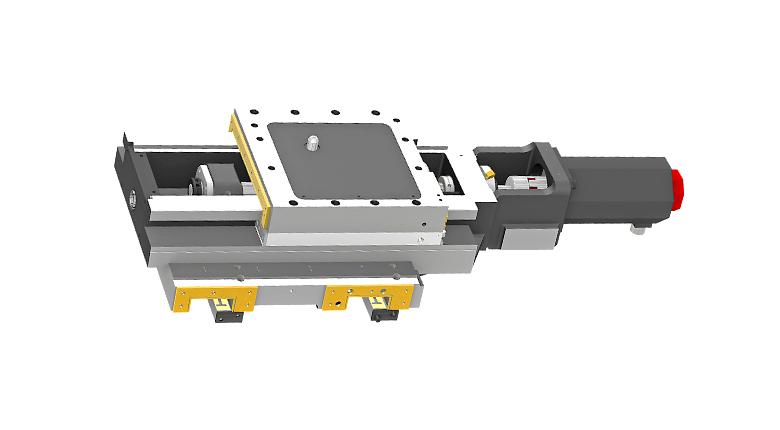

중절삭 대응을 위한 Box Guide 적용
콤팩트한 구조로 좁은 공간에도 설치가 용이
인체공학적 설계로 Chuck 및 Tool 등에 접근성이 우수

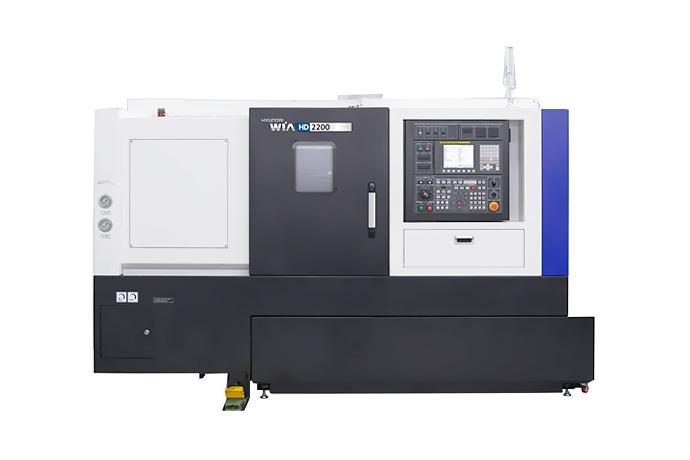

Description | Unit | HD2200 |
최대가공경 | mm | 370 |
최대가공길이 | mm | 565 |
척사이즈 | inch | 8″ |
주축 구동방식 | - | Belt |
주축 회전수 | r/min | 4,000 |
주축 출력 | kw | 18.5/15 |
주축 토크 | N.m | 206/125.3 |
최대이송거리(X/Z) | mm | 210/580 |
급 이송속도(X/Z) | m/min | 24/30 |
슬라이드 방식(축) | - | BOX |
공구보유수 | EA | 12 |
공구크기 | mm | 25/40 |
CNC | - | H/W FANUC i |
