전축 Box Guide 적용을 통한 강성확보
고정도 직결 및 고강성 일체형 구조
고정도 Pretension 더블앵커 방식

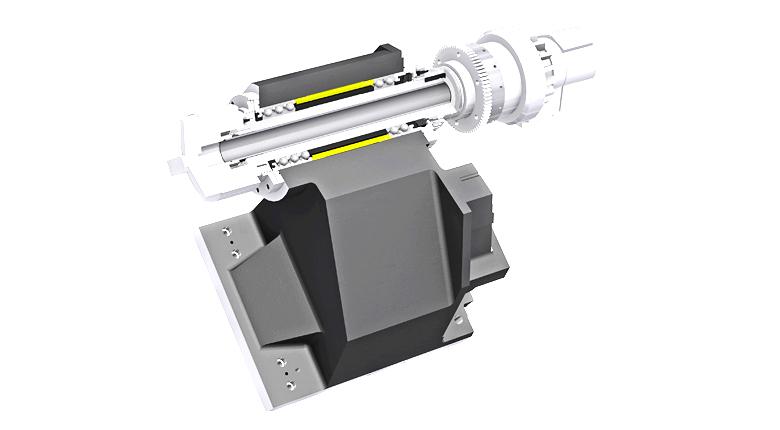

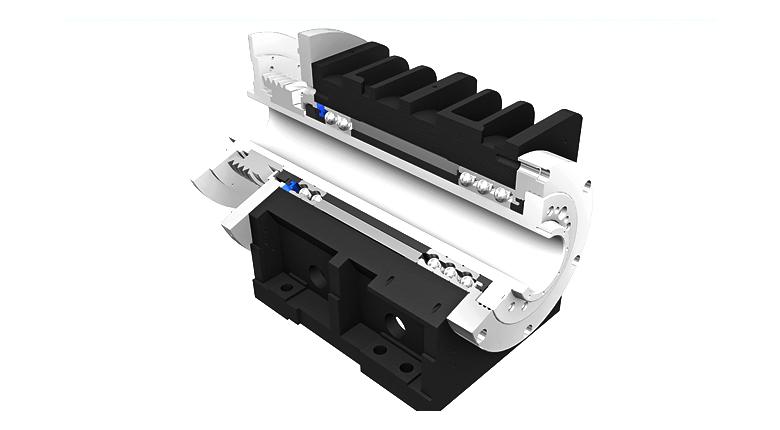

열변형을 극소화한 주축대

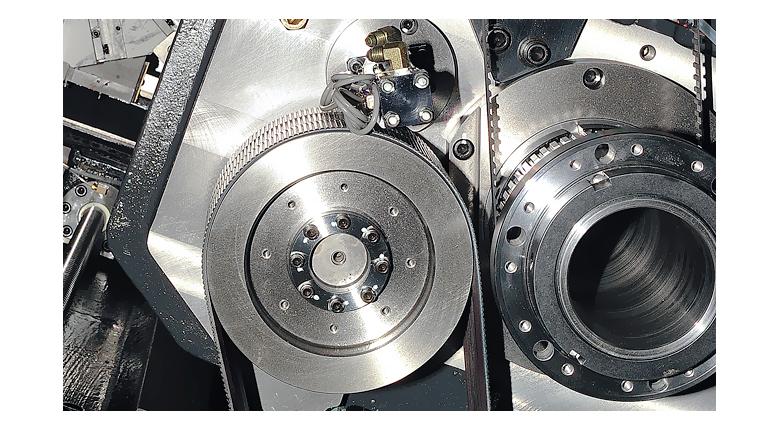

기어레스 방식 주축 - Mill Turret 적용 기종
8″ 서브스핀들 적용을 통한 공정집약화 실현 : 서브스핀들 적용 기종
Big Bore Spindle 옵션 적용 (L300C Series)

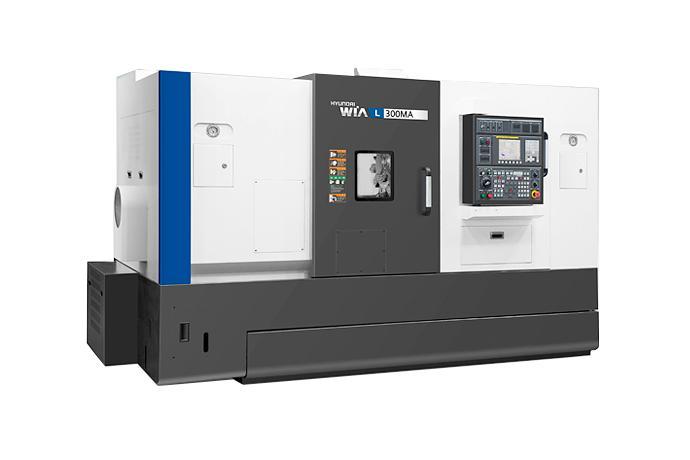

Description | Unit | L300A | L300MA | L300MSA |
최대가공경 | mm | 500 | 410 | 410 |
최대가공길이 | mm | 720 | 680 | 680 |
척사이즈 | inch | 10″ | 10″ | Main 10″ Sub 8″ |
주축 구동방식 | - | GEAR | Belt | Belt |
주축 회전수 | r/min | 3,600 | 3,500 | 3,500 |
주축 출력 | kw | 22/18.5 | 22/18.5 | 22/18.5 |
주축 토크 | N.m | 755.8/635.5 | 493.2/414.7 | 493.2/414.7 |
최대이송거리(X/Z) | mm | 290/750 | 290/750 | 290/750/700 |
급 이송속도(X/Z) | m/min | 20/24 | 20/24 | 20/24/20 |
슬라이드 방식(축) | - | BOX | BOX | BOX |
공구보유수 | EA | 12 | 12 | 12 |
공구크기 | mm | 25/50 | 25/50 | 25/50 |
회전공구 회전수 | r/min | - | 4,000 | 4,000 |
CNC | - | H/W FANUC i | H/W FANUC i | F32i |
