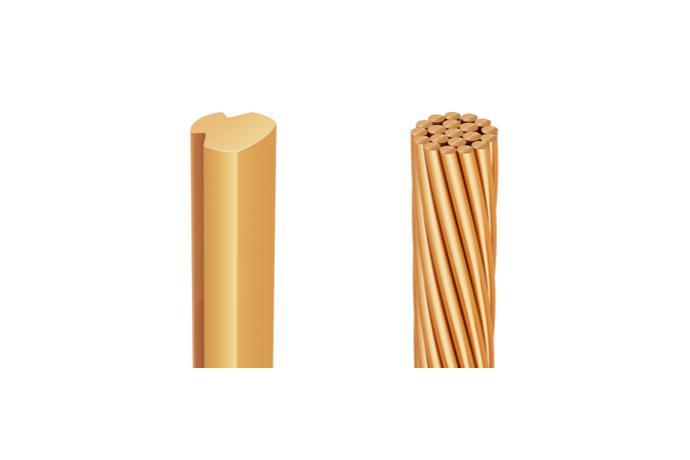

동(Copper) 절연체로 피복이 없는 전선이며 종류로는 WOA, WOH, Trolley Wire 등 사용됩니다.
1) 전기용 연동연선(WOA)
• 용도 : 전기용도체로 사용
• 구조 : 연동선을 소선으로 하여 연선한 연동연선
• 적용규격 : KSC 3013
2) 전기용 경동연선(WOH)
• 용도 : 가공 송전선, 배전선 및 기타에 사용
• 구조 : 경동선을 소선으로 하여 연선한 경동연선
• 적용규격 : KSC 3104
3) 전차선(Trolley Wire)_원형 전차선
• 용도 : 전철구간 중 지하구간(지하철)을 제외한 지상구간에 전원공급용 가공선으로 사용
• 구조 : 전철 또는 고속철도용 전원공급 가공선
• 젹용규격 : 한국 철도 표준 규격
4) 전차선(Trolley Wire)_이형 전차선
• 용도 : 지하구간 또는 전철 전원공급 가공선
• 젹용규격 : 한국 철도 표준 규격
5) 전차선(Trolley Wire)_제형 전차선
• 용도 : 전철구간 중 지하구간(지하철)에 전원공급용 가공선으로 사용
• 구조 : 홈이 파여진 사다리꼴형의 경동선
• 적용규격 : 한국 철도 표준 규격
6) 조가선(Messenger Wire)
• 용도 : 전차선 지지용
• 적용규격 : 한국 철도 표준 규격
7) 드롭퍼선(Dropper Wire)
• 용도 : 전차선과 조가선 연결용
• 적용규격 : 한국 철도 표준 규격

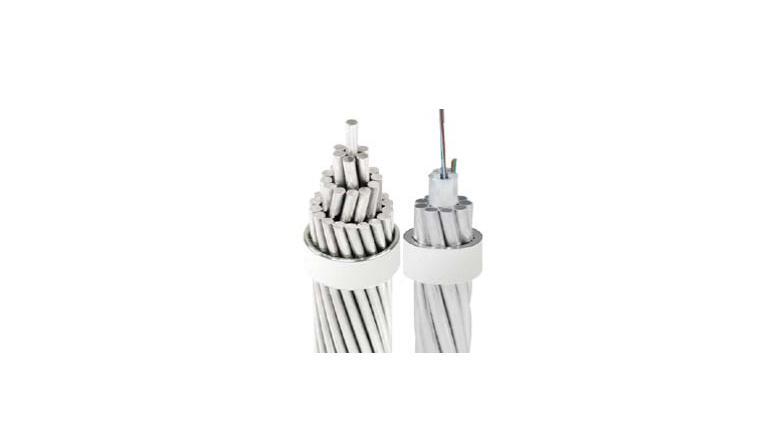

송배전 선로에 사용되는 전선으로 인장하중을 필요로 하는 가공전선으로 사용되는 ACSR, 이종 금속 접촉에 의한 전해 부식방지 및 내부식성이 특히 요구되는 가공전선로에 사용하는 ACSR/AW, 기선로의 증용량화가 필요한 가공전선로에 사용되는 특수 내열 합금전선 (TACSR/AW, HTACSR/AW, HSTACIR/AW) 등이 있습니다.

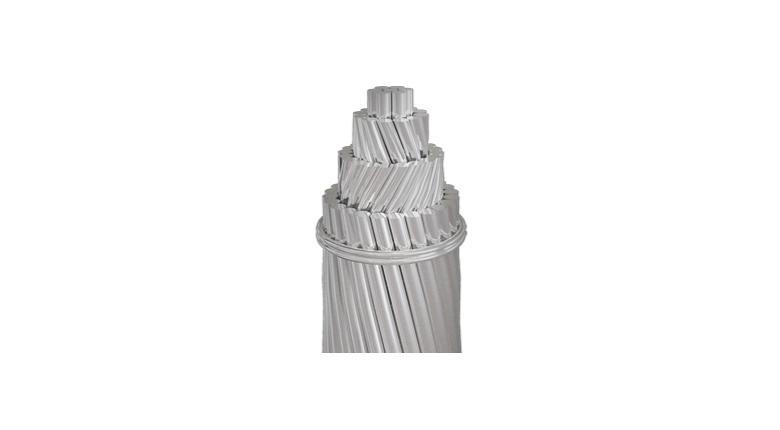

알루미늄(Alluminium) 절연체로 피복이 없는 전선이며 종류로는 ASC(ACC), AAAC, ACSR(/AW), TACSR(/AW), HTACSR(/AW), HSTACIR(/AW) 등 사용됩니다.
1) 전기용 경알루미늄연선(All Aluminum Conductor)
• 용도 : 가공 배전선
• 규격 : KS C 3112
2) 강심 알루미늄 연선(ACSR, Aluminum Conductor Steel Reinforced)
• 용도 : 가공 송전선 및 배전선
• 규격 : 한전 구매 규격 (ES 6145 0005)
3) 알루미늄피복강심 알루미늄 연선(ACSR/AW, Aluminum Conductor Aluminum Clad 2Steel Reinforced)
• 용도 : 큰 인장하중을 필요로 하는 가공전선으로 사용. 154kV급 이상의 Corona 방지가 필요한 고전압 송전선로에 사용
• 구성 : 아연도금 강선을 중심에 두고 알루미늄을 외부로 하여 연선한 알루미늄 연선
• 규격 : 한전 구매 규격 (ES 6145 0020)
4) 내열 알루미늄피복강심 알루미늄 합금 연선(TACSR/AW, Thermal Resistannt Aluminum Conductor Aluminum Clad Steel Reinforced)
• 용도 : 일반 ACSR보다 1.5배~1.6배의 큰 허용전류가 필요한 가공전선로, 이도 제약이 비교적 적은 지역 혹은 동일부하에서 송전선로를 경량화하여 운용이 필요한 전선로에 사용
• 구성 : 아연도금 간선을 중심에 두고 내열 알루미늄을 외부로 하여 연선한 내열강심 알루미늄 합금연선
• 규격 : 한전 구매 규격 (ES 6145 0070)
5) 고장력 내열 알루미늄피복강심 알루미늄 합금 연선
(HTACSR/AW, High Strenth Thermal Resistannt Aluminum Conductor Aluminum Clad Steel Reinforced)
• 용도 : 전선 이도의 제약이 있는 기선로의 증용량화가 필요한 가공 전선로 혹은 이종금속 접촉에 의한 전해 부식방지 및 내부식성이 특히 요구되는 가공전선로에 사용
• 구성 : 이도 특성이 우수한 알루미늄피복 인바강선을 중심에 두고 초내열 알루미늄 합금선을 외부로하여 연선한 초내열 알루미늄 피복 인바심 알루미늄 합금전선
• 규격 : 한전 구매 규격 (ES 6145 0072)
6) 고강도 초내열 알루미늄피복인바심 알루미늄 합금연선
(HSTACIR/AW, Super Thermal Resistant Aluminum Conductor Aluminum Clad Invar Reinforced)
• 용도 : 가공 송전선 및 배전선
• 규격 : 한전 구매 규격 (ES 6145 0029)
