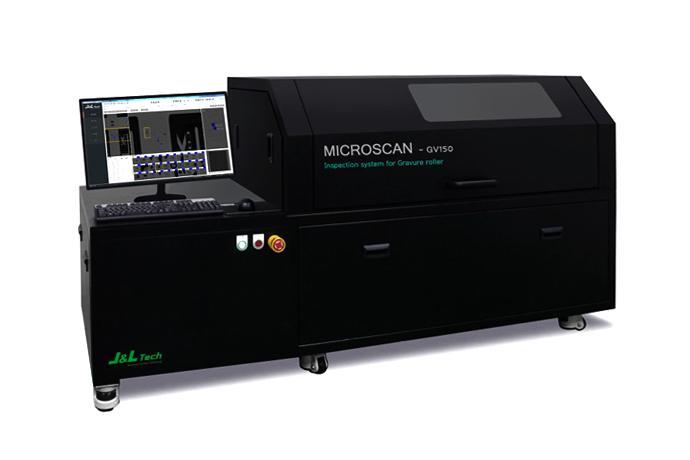

Roller Inspector는 MLCC, RFID-tag, E-paper의 대량생산에 사용하는 그라비아 인쇄 롤러상에 발생하는 다양한 표면 결함(찍힘, 스크래치, 코팅층 탈락 등)을 초고속, 초정밀, 전자동으로 검사 가능한 장비입니다.
제품사양
제품 사이즈 | W2200×D850×H1200 mm | ||
롤러 사이즈 | Ø150 x L550 mm (Custom-made 가능) | ||
검사 분해능 | 3.5㎛ | ||
검사 소요시간 | Ø150 x L550 mm 기준 15분 이내 | ||
옵션 | 펜(Pen) 마커 |
특징
• 검사 시간 대폭 단축 : Ø150 x L550 mm 롤러 기준 검사 시간 15분 이내 (기존 육안 검사 시간 : 2~3시간 소요)
• 분해능 3.5㎛ 레벨의 고분해능 검사 : Line scan 카메라와 Telecentric 렌즈 적용으로 선명하고 정확한 화상을 표시
• 다양한 직경의 롤러 대응 : 카메라 초점 조절용 모션 스테이지 장착
• 패턴의 셀(Cell)과 결함 구별 가능 : 결함 판단 알고리즘을 통해 패턴의 셀은 자동적으로 인식하여 결함에서 제외
• 대면적 이미지 처리를 위한 최적화된 S/W : 대용량 데이터 처리 알고리즘을 통해 대면적 이미지의 읽기, 쓰기 속도 대폭 향상
[옵션]
• 3D 현미경과 연동 : 결함 또는 셀(Cell)의 형상 측정
• PEN 마커와 연동 : 결함 부분 표시
