구성
•제품의 정렬(Parts feeder)
•제품의 이송 공급부(Linear Feeder)
•제품의 방향전환(Option) / Pick & Place
•Taping System / Controller(Touch Screen, PLC)
옵션
•Board(Economy)형 제어장치
•2-Nozzle
•회전장치(90도, 180도)
특징
•케리어의 안정적 고속이송과 정밀한 인서트가 조화된 정교한 시스템
•높은 가동율을 실현하는 최소화된 Jam-rate와 균일한 실링 품질
•최고의 부품으로 구성한 차별화된 내구성과 호환성
•사용자의 쉬운 운전과 셋팅이 가능하도록 배려된 고기능 설계
•Final Inspection(Blank, 들뜸, Count)기능 기본
•한눈에 파악하기 쉬운 제어시스템, 터치스크린 조작 및 표시설계

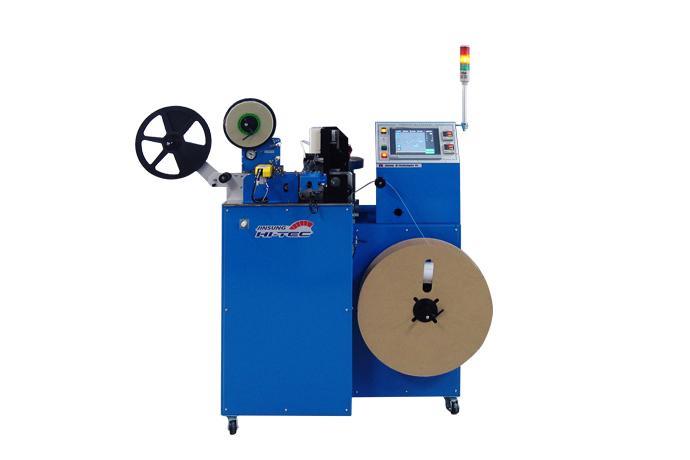

제품관련이미지
제품사양
적용제품 |
Applicable |
SMD |
|
처리속도 |
Speed |
Max.1.2k/hr(4mm pitch) at 2-Nozzle |
|
케리어테이프 폭 |
Width of C.T |
8~56mm |
|
케리어테이프 두께 |
Th`k of C.T |
0.2~0.4mm |
|
커버테이프 |
Cover Tape |
(OD)230x(ID)75x5.3~49.6mm |
|
릴직경(mm) |
공급 |
Supply Ree |
Max.440φ, Traverse(opt) |
감기 |
Take-up Reel |
Max.330φ |
|
릴감기방향 |
Direction of Wind |
CCW (Left) |
|
제품정렬공급형식 |
Parts Feeding Type |
Bowl Feeder (STD) |
|
픽엔플레이스형식 |
P&P Type |
Cam Motor (STD) |
|
진 공 |
Vacuum Source |
Vacuum Ejector (STD) |
|
실링형식 |
Sealing Type |
Heat Compression |
|
실링구동방식 |
Sealing Actuator |
Air Cylinder (STD) |
|
히터온도제어 |
Heater Temp. Control |
Adjust, Dual PID Control |
|
공급전원 |
Power Source |
AC220V-1ph-60/50Hz |
|
공급에어 |
Air Source |
5~9 kg/㎠G |
|
외형치수 (mm) |
Dimensions |
1640Wx620Dx1430H |
|
중 량 |
Weight |
약 150 kgs |
