6면 카메라 검사기
모델명
JS-340D
자료
-
구매정보
provider logo
진성하이텍

테이핑 머신, ET 핸들러, 주변기기 제조

연락처
031-454-9727
이메일
msh@jinsunghitec.com
상품정보에 문제가 있나요?
정보수정 / 삭제요청
코머신은 제품 판매의 당사자가 아닙니다.
제조사
진성하이텍[바로가기]
브랜드
-
SKU
28452
제품명
6면 카메라 검사기
모델명
JS-340D
사이즈
-
중량
-
제품 상세 정보

JS-340D (6면 카메라검사기)


구성

•제품의 정렬과 이송 (마킹,전극 By P.F & L.F.)
•Working Table > Vision Camera(6면) > Sorting Bins(n)
•Controller ① Control Panel(Touch Screen)
•② P.F/L.F/Hopper
•③ Air & Vacuum (Digital)
•④ Sensor Amp. Panel
•Vision Camera Monitor (Data Base, PC)


특징

•일반 외관검사기(4,6면)에서 검출할 수 없는 차별화된 검출력
•초소형 부품에 적합한 조명
•오버킬이 거의 없는 디테일한 설정기능
•높은 수율의 신뢰할 수 있는 운영시스템
•컬러화면, NG영상 디스플레이등 풍부한 기능
•다양한 편리기능 (BIN설정 SKIP등 )
•서버급 컴퓨터의 적용
•PLC-PC의 안정적 제어 시스템


제품관련이미지

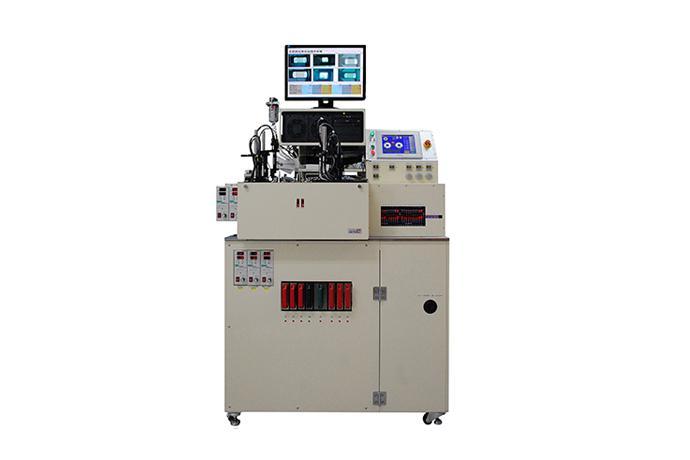

진성하이텍 6면 카메라 검사기 JS-340D


제품사양

적용제품

Applicable

CHIP COMPONENT

처리형식

Working Type

Dual-Index Table

처리속도

Speed

고해상도 Nor.1.5k pcs/min





일반 Nor. 3.0k pcs/min

제품정렬공급형식

Parts Feeding Type

Bowl & Linear Feeder

선별의 개수

Sorting Bins

7 Bins (GD1, NG6)

점사범위

Inspection Side

6-Side

진   공

Vacuum Source

Built in Vacuum pump

공급전원

Power Source

AC220V-1ph-60/50Hz

공급에어

Air Source

5~9kg/㎠G

외형치수 (mm)

Dimensions

1190Wx695Dx1500H

중   량

Weight

약 370 kgs
