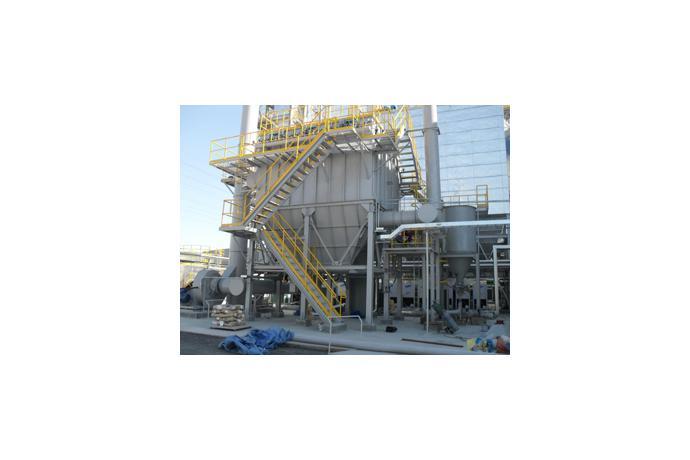

여과집진 설비의 원리(Bag Filter)

기존의 AIR PULSE TYPE의 단점을 보완하여 최고의 집진성능을 구현하고자 개발된 제품이다. 기존의 제품은 상부에 VENTURI가 설치되어 AIR NOZZLE PIPE에서 분출되는 AIR의 충격 탈진효과를 높이기 위하여 설치가 되어있는데 PULSE JET TYPE의 경우 상부의 VENTURI가 없이 탈진의 효과를 극대화 할수있다. 기존의 AIR PULSE TYPE의 경우내부에 NOZZLE PIPE가 설치되어 통상적으로 10 ~ 12개 정도의 FILTER BAG를 탈진할수 있는 구조로 되어있으나 PULSE JET TYPE는 내부에 NOZZLE PIPE가 설치가않되고 통상적으로 한개의 DIAPHRAGM VALVE로 20개 이상의 FILTER BAG를 탈진할수있는 장점이 있다. 또한 기존의 TYPE의 경우 VENTURI 부분의 탈진이 어려웠으나 현재 TYPE를 사용하실 경우 모든 FILTER BAG의 탈진이 가능하다.

여과집진기의 구조

여과집진기는 각 집진실에 다수의 여포를 매달아 여포의 외면에서 함진가스(분진을 함유한기체)의 집진을 행하는 것으로 여과포, 여과속도, 집진된먼지를 털어내는 방식에 따라 여러종류가 있다.

Pluse-jet의 장점

- 분진제거 효율이 99%까지 가능하다.
- 모든집진 장치의 운전이 자동으로 운전된다.
- 1 ㎛이상의 분진제거가 가능하다.

목재분진 사업장 | 사료분진 사업장 | 시멘트 분진 작업장 |  제철분진 사업장 | 약품제조 사업장 | 석재분진 사업장 |  금속기계 가공분진 사업장 | 중유보일러 연소분진 | 쓰레기 소각분진 사업장 |  모든 제조사업장 중 분진배출 사업장

Cartridge 여과집진 설비의 원리

특수압축된 주름형 필터로 개당여과면적이 기존필터 보다 넓어 콤팩트한 설계가 가능하며 실내설치 및 공간이 협소한곳에 설치가 가능하다. 또한 이동형 및 고정형으로 구분되어지며 조립식으로 조립식으로 되어있어 필터의 교환 및 유지보수가 용이하고 Air Pulse 방식이므로 압력손실의 변동이 작아 널리 쓰이고 있다. 현재의 Cartridge Filter의 경우 기존의 불합리한 점을 분진이 주름안쪽에 끼는현상을 많이 개선하여 특히, 제약분진, 샌드위치 판넬공장의 Fiber Glass분진 등 기존의 집진처리시 문제점을 획기적 으로 개선하여하였다.

기타분진발생 사업장 | 샌드위치 판넬 제조 사업장 | 식품 제조 사업장 | 사료 제조 사업장 | 목재 가공 사업장 | 제약제조 사업장
