제품 설명
82Type
형식 | 극수 | 전류 | A | B |
---|---|---|---|---|
SK8206 | 6P | 50A | 290 | 150 |
SK8212 | 12P | 50A | 360 | 220 |
형식 | 극수 | 전류 | A | B |
---|---|---|---|---|
SK10011 | 11P | 15A | 300 | 165 |
SK10017 | 17P | 15A | 350 | 215 |
SK10022 | 22P | 15A | 400 | 265 |
SK10016 | 16P | 30A | 400 | 265 |
120Type
형식 | 극수 | 전류 | A | B |
---|---|---|---|---|
SK12006 | 6P | 60A | 355 | 190 |
SK12008 | 8P | 60A | 415 | 250 |
SK12012 | 12P | 60A | 490 | 325 |
SK12018 | 18P | 30A | 625 | 460 |
SK12025 | 25P | 30A | 760 | 595 |
200Type
형식 | 극수 | 전류 | A | B |
---|---|---|---|---|
SK20004 | 4P | 100A | 500 | 290 |
SK20004 | 4P | 150A | 550 | 340 |
SK20007 | 7P | 100A | 600 | 390 |
SK20007 | 7P | 150A | 650 | 440 |
300~520Type
형식 | 전압 | 극수 | 전류 | 비고 |
---|---|---|---|---|
SK3004 | AC600V | 4 | 400A | - |
SK3004 | AC600V | 3/EP | 800A | - |
SK3604 | AC3300V | 3/EP | 200A | 고전압사양 |
SK4104 | AC6600V | 3/EP | 200A | 고전압사양 |
SK5204 | AC11000V | 3/EP | 200A | 고전압사양 |
형식 | A | B | C | D | E | F | G | H | J | K | M | N |
---|---|---|---|---|---|---|---|---|---|---|---|---|
SK3004 | 765 | 735 | 300 | 730 | 555 | 400 | 315 | 410 | 260 | 280 | 9 | 120×250 |
SK3004 | 765 | 735 | 300 | 910 | 735 | 575 | 315 | 410 | 260 | 420 | 9 | 120×250 |
SK3604 | 795 | 835 | 350 | 845 | 670 | 500 | 315 | 440 | 290 | 395 | 9 | 120 |
SK4104 | 870 | 860 | 350 | 950 | 775 | 600 | 350 | 480 | 325 | 455 | 9 | 120 |
SK5204 | 1170 | 1150 | 450 | 1180 | 1005 | 825 | 490 | 640 | 450 | 570 | 12 | 120 |
취부시 주의사항(SK82~200Type)

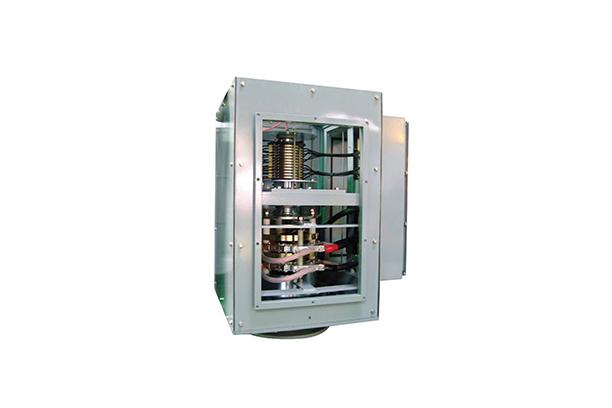

센터포스트용
TYPE | SKH - 300 |
---|---|
VOLTAGE | AC 6.6KV, 3.3KV, 0.6KV |
AMPER . | 300A / 100A / 20A / 10A(S) |
POLE(극수) | 4P / 8P / 12P / 30P / 10P |

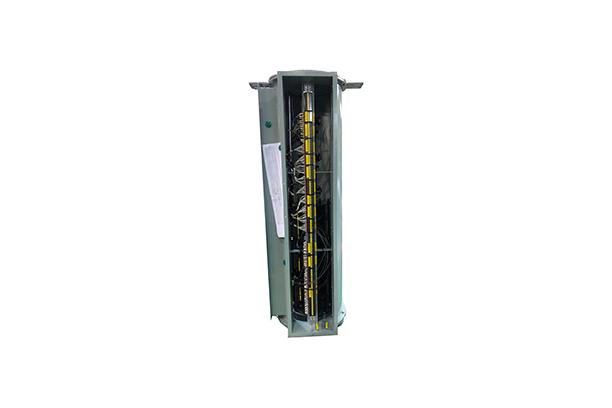

TTC용 슬립링
TYPE | SR-400 |
---|---|
VOLTAGE | AC 0.6KV |
AMPER | 500A/30A/2A |
POLE(극수) | 4P / 15P / 30P |

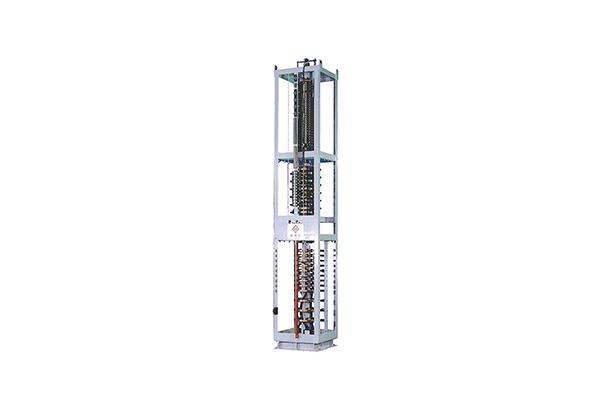

LLC용 슬립링
TYPE | SR-300A60A5A-57 |
---|---|
VOLTAGE | AC 440V |
AMPER | 300A/60A/5A |
POLE(극수) | 7P / 9P / 41P |
