무거푸집, 무지보공 슬래브 공법으로 고항복강도의 이형철선으로 트러스거더를 조립하고 합판거푸집 대신 아연도 강판 위에 트러스거더를 전기저항용접에 의해 일체화시킨 제품으로, 공장에서 일괄자동생산공정으로 제작되며 간단한 현장작업만으로 거푸집 설치, 철근배근 등의 작업을 대체할 수 있으며, 거푸집 해체작업 없이 바로 후속공정을 진행시킬 수 있는 공법입니다.
1. High Quality – 최상의 품질
트러스 조이스트를 이용한 안정적인 구조 시스템
고정밀도 + 고각도의 슬래브 배근 가능
시공하중에 대해 변위를 고려한 캠버의 적용
공장생산에 의한 동일한 고품질의 제품 확보 가능
시공 시 철근의 피복두께 및 배근 간격을 유지하여 철근 흐트러짐 방지
2. Cost Down – 최고의 경제성
저중량으로 인력에 의한 소운반 가능
동바리 가설재 설치 비용이 절감
배근용 스페이서 불필요
산업폐기물 발생량 감소
3. Safety – 최고의 안전 시공
비숙련공도 안전하게 시공 가능
안전시공에 유리한 저중량 제품
안전관리 용이 : 현장작업의 감소, 단순 반복작업
4. Time Saving – 공기단축 극대화
설계도면에 따른 공장주문생산으로 현장작업량 대폭감소
거푸집 해체공사가 불필요하므로 후속공정의 조기투입 가능
현장의 정리정돈 용이
5. Planning – 완벽한 설계지원
S조, RC조, SRC조에 폭넓게 적용
다양한 평면에 적용 (판매시설, 오피스 , 호텔, 학교, 병원, 공장 등)
슬래브 두께 120~300mm까지 적용 가능

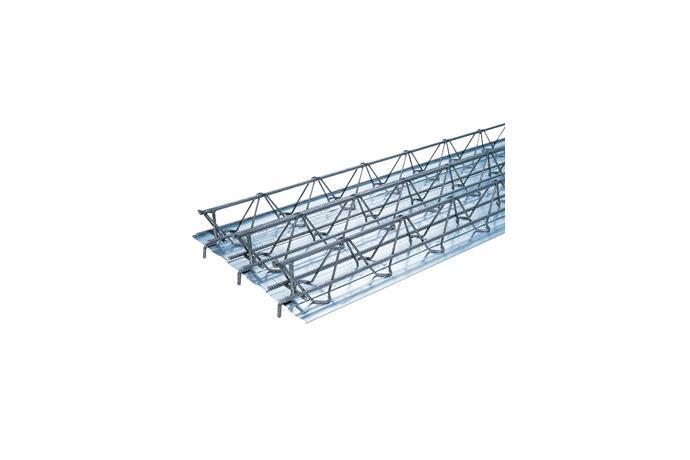

안정된 삼각트러스 구조로 되어 있으며 가장 널리 쓰이는 범용성 제품입니다.
ㆍLATTICE : ∮5~∮7
ㆍDECK PLATE : 0.5t 아연도 강판
ㆍSIZE : 600 X 1,500 ~ 9,000mm (W X L)
ㆍH : 90 ~ 270 (슬래브 두께 : 120 ~ 300 )
부 재 | T1 | T2 | T3 | Tn1 | Tn2 | Tn1a | Tn2a |
상부철선 | D10 X 1 | D13 X 1 | D13 X 1 | D10 X 1 | D13 X 1 | D10 X 1 | D13 X 1 |
하부철선 | D10 X 2 | D10 X 2 | D13 X 2 | D8 X 2 | D8 X 2 | D7 X 2 | D7 X 2 |

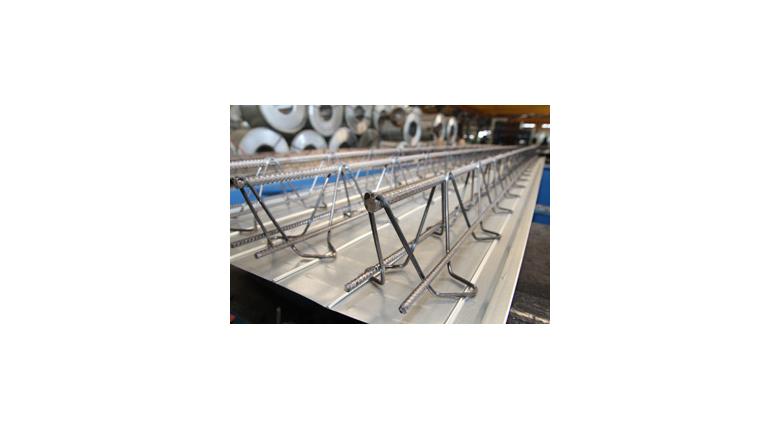

750mm의 WIDE폭으로 슬리브 작업이 용이하고 시공성이 향상된 가장 경제성 있는 제품입니다.
ㆍLATTICE : ∮5~∮7
ㆍDECK PLATE : 0.5t 아연도 강판
ㆍSIZE : 750 X 1,500 ~ 9,000mm (W X L)
ㆍH : 90 ~ 270 (슬래브 두께 : 120 ~ 300 )
부 재 | W1 | W2 | W3 | Wn1 | Wn2 | Wn1a | Wn2a |
상부철선 | D10 X 1 | D13 X 1 | D13 X 1 | D10 X 1 | D13 X 1 | D10 X 1 | D13 X 1 |
하부철선 | D10 X 2 | D10 X 2 | D13 X 2 | D8 X 2 | D8 X 2 | D7 X 2 | D7 X 2 |
슈퍼데크의 현장 적용 과정에서 제기된 문제들을 해결, 보완하고 시공 능률을 향상시키기 위하여 개발되었습니다. 기존 슈퍼데크의 효과에 더하여 개구부 시공성이 향상되었고, 용접 포인트와 조인트 부분의 보강으로 시공 후 미관이 더욱 수려해졌습니다.
ㆍLATTICE : ∮5~∮7
ㆍDECK PLATE : 0.5t 아연도 강판
ㆍSIZE : 600 X 1,500 ~ 9,000mm (W X L)
ㆍH : 90 ~ 270 (슬래브 두께 : 120 ~ 300 )
부 재 | N1 | N2 | N3 | Nn1 | Nn2 | Nn1a | Nn2a |
상부철선 | D10 X 1 | D13 X 1 | D13 X 1 | D10 X 1 | D13 X 1 | D10 X 1 | D13 X 1 |
하부철선 | D10 X 2 | D10 X 2 | D13 X 2 | D8 X 2 | D8 X 2 | D7 X 2 | D7 X 2 |

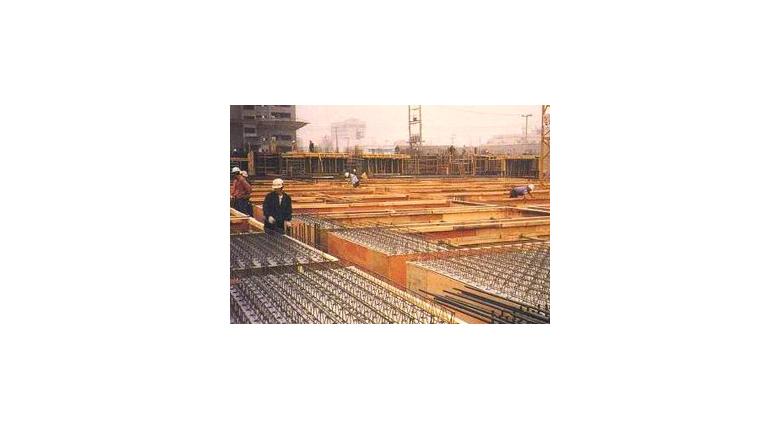

주요 시공 실적
공공시설 | 종로구도렴24지구 환경정비사업, 상암동 월드컵경기장, 금천구 종합청사 |
공장 | DI통합R&D센터 신축공사, 삼성SDI 전지공장, 구미LG전선 광섬유공장 |
교회, 성당 | 천주교 대구교구 100주년기념 범어대성당, 성현교회, 새문안교회 |
병원 | 서울대 분당의료원, 원광대 군포병원, 한사랑 메디컬 |
역사 터미널 | 수원 복합터미널, 경부선 대전역사증축, 부산국제 여객선터미널 |
오피스 | ASEM 및 무역센타, 스타타워(I-TOWER), 교보생명 서초동사옥 |
주상복합빌딩 | 도곡동 TOWERPLACE, 구의동 쉐르빌, 분당 트리폴리스 |
주차장 | 화성동탄 A32BL 신안인스빌 아파트, 화성봉담LH아파트 신축공사 |
판매시설 | 홈플러스(영등포점외 10개점), 월마트(대구비산점외 5개점), E MART(구미점외 3개점) |
학교 | 서울 산업대 도서관, 경희대 수원캠퍼스 우정원, 부산과학고 |
호텔 | W서울워커힐호텔, 인천국제공항 호텔시설, 송도 SC호텔 |
