철근자동절곡시스템
모델명
KBS-10-20
시리즈
철근자동절곡시스템
자료
-
구매정보
provider logo
(주)건우기계

철근가공기계 제조업체, 철근 절단기, 철근 절곡기, 철근 원곡기 등

연락처
0503-5304-1024
이메일
kunwoo@kunwoo.com
상품정보에 문제가 있나요?
정보수정 / 삭제요청
코머신은 제품 판매의 당사자가 아닙니다.
제조사
(주)건우기계[바로가기]
브랜드
-
SKU
129628
제품명
철근자동절곡시스템
모델명
KBS-10-20, KBS-10-20A, KBS-19-6
사이즈
-
중량
-
제품 상세 정보

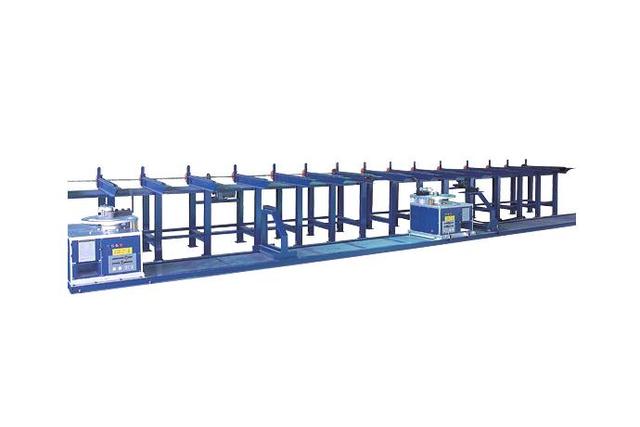

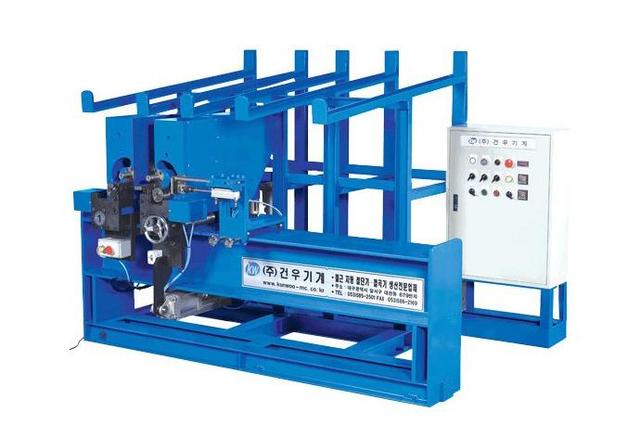

철근자동절곡시스템 – 원앙카 절곡 전용기(KBS-10-20 KBS-10-20A KBS-19-6)


제품특징

- 앙카 전용 기계이므로 생산량이 기존의 기계 대비 3~5배까지 향상됩니다.

- 조작이 간단하여 미숙련공도 작업이 가능합니다.

- 철근의 이동을 모터를 이용해서 공급과 배출이 자동으로 이루어집니다.

- 5~10M 앙카도 혼자서 작업이 가능합니다.

- 많은 양의 철근을 작업하더라도 각도의 변화가 없도록 제작되었습니다.

- 기계의 설치 및 이동이 간단하게 제작되었습니다.

- 기계의 국산화율이 100%이므로 부품의 공급과 A/S가 용이합니다.




제품사양

모델명KBS-10-20KBS-10-20AKBS-19-6
전력량총소요전력량9.2kw총소요전력량11.2kw총소요전력량11.2kw
HEAD5.5kw X 1HEAD7.5kw X 1HEAD7.5kw X 1
공급대1.5kw X 1공급대1.5kw X 1공급대1.5kw X 1
콤푸레샤2.2kw X 1콤푸레샤2.2kw X 1콤푸레샤2.2kw X 1
전원380V 3상380V 3상380V 3상
철근 절곡 능력 (SD400 기준)D10 ~ D16D10 ~ D19D19 ~ D25
철근 절곡각도15˚~ 180˚15˚~ 180˚15˚~ 180˚
철근 작업속도3.2sec/180˚ 9.5rpm3.2sec/180˚ 9.5rpm3.2sec/180˚ 9.5rpm
철근 이송속도49m/min49m/min49m/min
공급대 최대 적재량2,000kg2,000kg2,000kg
롤러폭228mm228mm131mm
기계의 크기(L×W×H)9,050mm×2,300×1,0509,050mm×2,300×1,0509,050mm×2,300×1,050
기계의 무게1,500kg1,500kg1,500kg



동시절곡능력

모델명\강종\철근굵기KBS-10-20KBS-10-20AKBS-19-6
D10D13D16D19D19D22D25
SD-4002015116642
고정롤러Ø50Ø64Ø78Ø78Ø74Ø84Ø94
회전롤러Ø124Ø103Ø82Ø73Ø108Ø94Ø78



최소 절곡(앙카) 길이(mm)



철근 13mm 180˚절곡

(최소길이 320mm)

(KBS-10-20A 기준)


철근 13mm 90˚절곡

(최소길이 270mm)

(KBS-10-20A)



D22mm 4가작 절곡작업

(KBS-19-6)







평면도

(주)건우기계
철근가공기계 제조업체, 철근 절단기, 철근 절곡기, 철근 원곡기 등
㈜건우기계는 1996년 1월 창사 이래로 철근가공기 (철근절단기, 철근 절곡기)만을 생산해오고 있습니다. 건설사업에 일조한다는 신념으로 오로지 건설 현장에서의 원가절감, 생산성 향상 등을 위해 노력하고 있습니다.지속적인 연구와 개발, 적극적인 투자로 내구성과 생산성이 향상된 다양한 기계를 생산하고 있습니다.2001년에는 철근 자동절단기 및 철근 자동 절곡기의 개발에 성공하여 그동안 많은 고객사로부터 호평받아 왔습니다. ㈜건우기계는 국내시장에 만족하지 않고 해외시장을 개척하기 위해 큰 노력을 하고 있습니다. 제품의 세계화를 통해 이미 20여 개 국가에서 당사의 제품을 사용하고 있습니다.당사는 더 좋은 제품, 더 튼튼한 기계, 더 가격 경쟁력이 있는 기계를 개발하여 귀사에 최고의 기쁨을 드리도록 피나는 노력을 기울이겠습니다.
